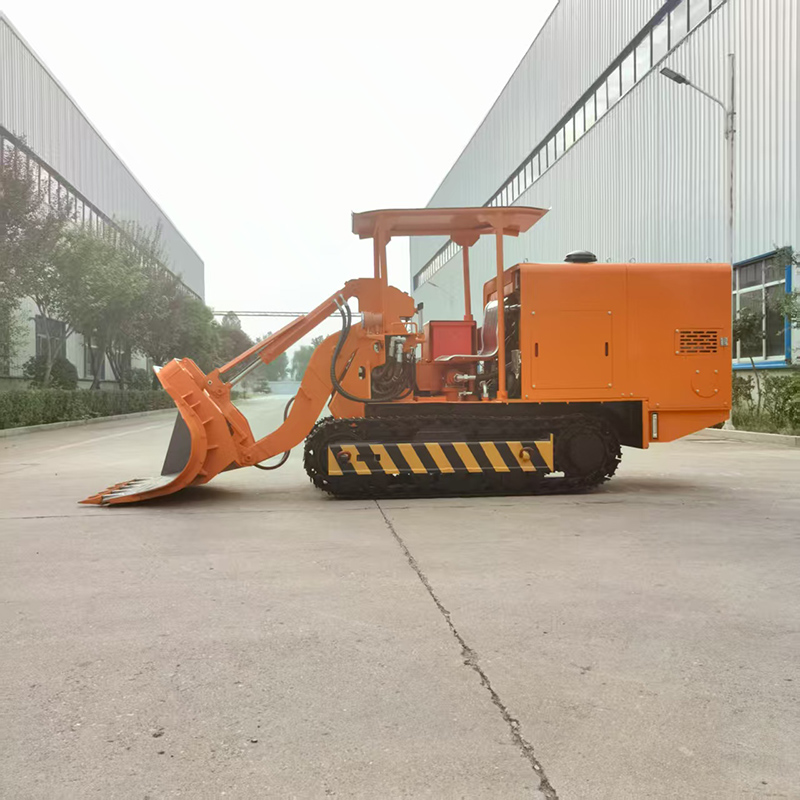

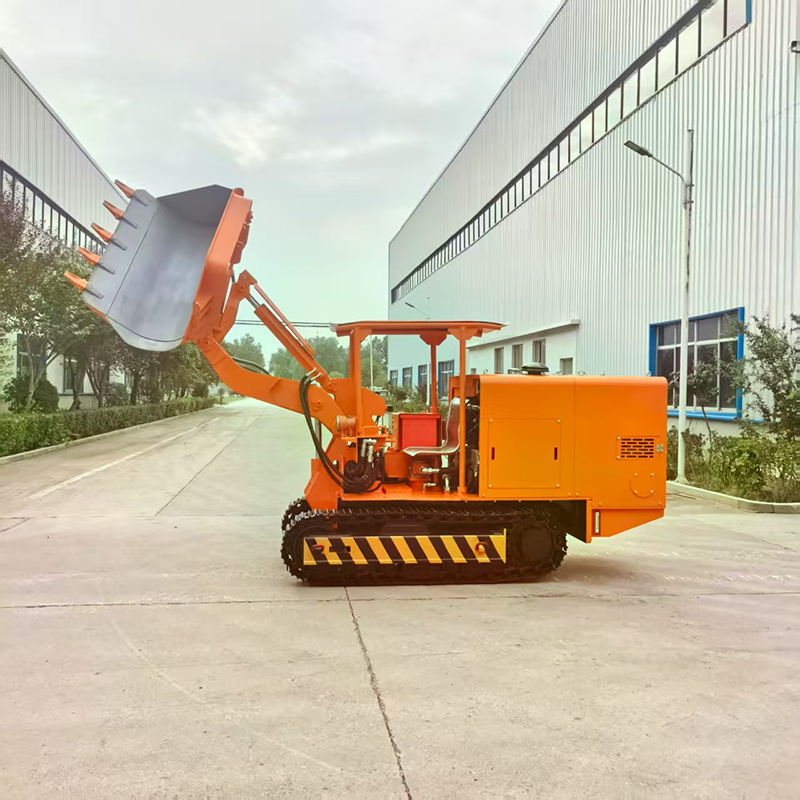

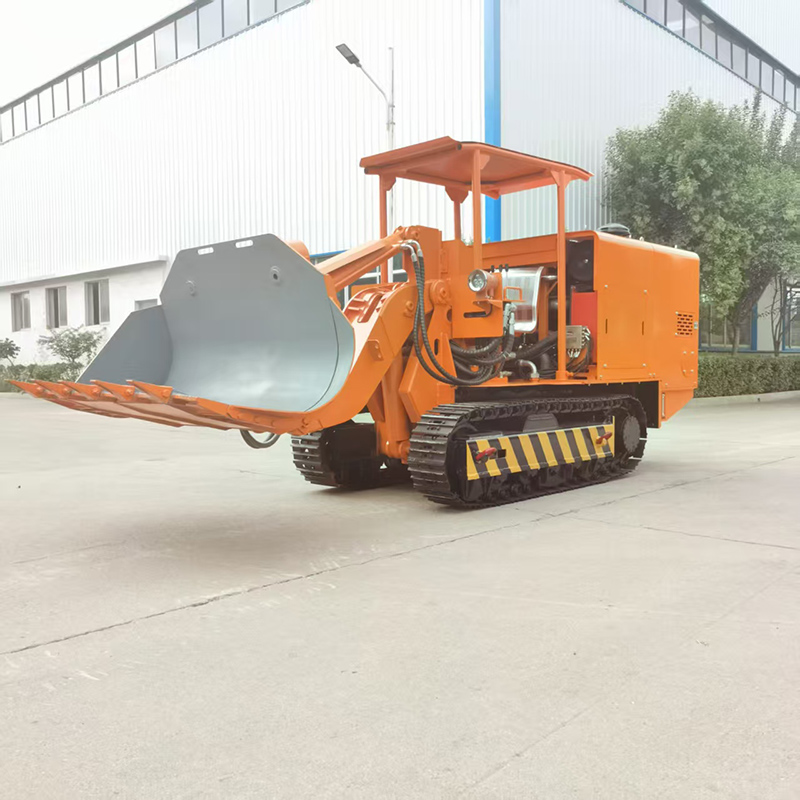

Effizienter Steinlader mit seitlicher Entladung
1. Gleislose selbstfahrende Kraft
Es nutzt einen Dieselmotor als Antriebsquelle und verfügt über eigene Schienen, ohne auf externe Einrichtungen wie Kabel und Luftkanäle angewiesen zu sein. Flexible Bewegung, schneller und bequemer Arbeitsort, wodurch die Nebenarbeitszeit erheblich reduziert wird.
2.Großer Betriebsbereich
Da es nicht durch die Kabellänge oder die Entfernung von Luftkanälen eingeschränkt ist, kann es problemlos auf abgelegene, verstreute oder bahnbrechende Arbeitsflächen zugreifen und eignet sich besonders für Schlackenentfernungsaufgaben über große Entfernungen und im großen Maßstab.
Das Antriebssystem des seitlich entladenden Gesteinsladers ist mit einem Hochleistungsdieselmotor ausgestattet, um die Anforderungen des Explosionsschutzes unter Tage zu erfüllen.
Das Hydrauliksystem treibt die Schaufel an, um eine seitliche Entladung mit einem Entladungswinkel von bis zu 55° zu erreichen, was für Arbeiten auf engem Raum besser geeignet ist als die herkömmliche Methode der Frontentladung.
Es verfügt über ein großes Schaufelvolumen und eine starke Einsteckkraft, ist hochproduktiv, kann Ladeaufgaben schnell erledigen und reduziert die Arbeitsintensität erheblich.
Es verfügt über einen Raupenfahrmechanismus mit geringem Bodendruck und hoher Steigfähigkeit und kann sich an unebene Straßenoberflächen und Hangarbeiten anpassen. Seine Struktur ist relativ kompakt und sein Wenderadius klein, sodass es sich besonders für den Bau in engen Tunneln eignet.

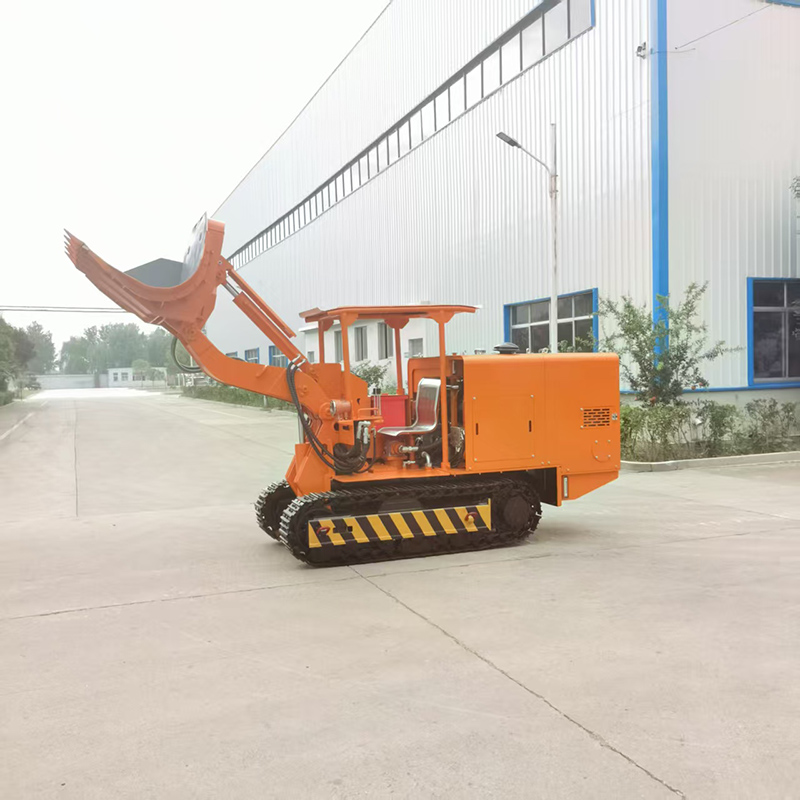

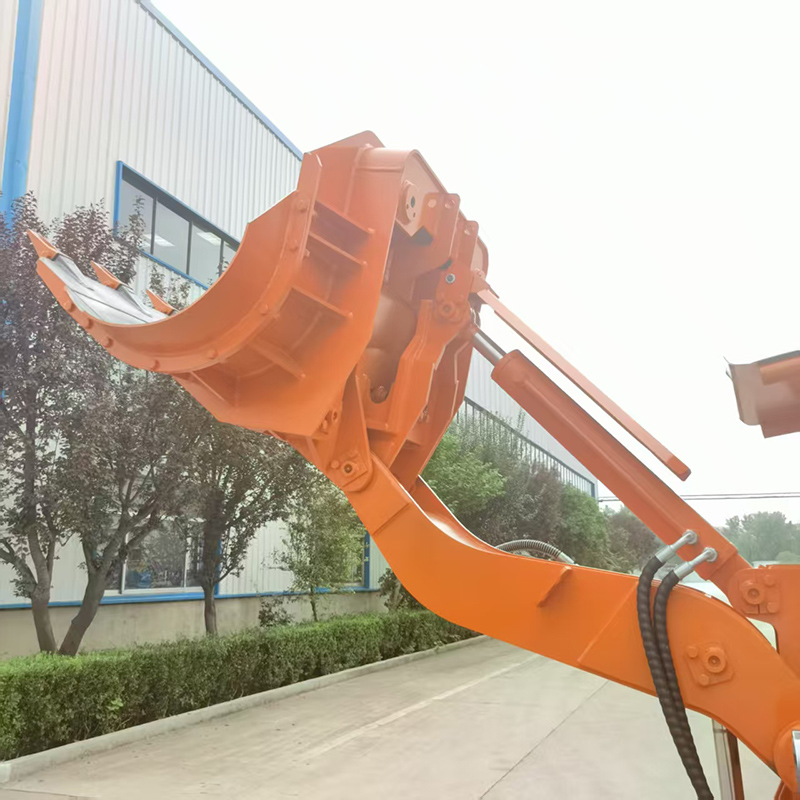

Zum Entladen kann die Schaufel zur Seite geschwenkt werden. Diese Entlademethode reduziert den Platzbedarf der Ausrüstung für die Entladeposition, macht Wenden überflüssig, verkürzt die Wartezeit der Transportfahrzeuge und verbessert die Gesamtbetriebseffizienz.
Produktdetails
Parameter
Produktmodell |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Gesamtabmessungen (L*B*H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Schaufelinhalt (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Schaufelbreite (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Max. Schütthöhe (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Max. Kippwinkel (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Max. Zugkraft (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Nennzugkraft (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Max. Fahrgeschwindigkeit (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Min. Bodenfreiheit (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Max. Unterschnitttiefe (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Steigfähigkeit (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Kettenplattenbreite (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Gleisbodendruck (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Schwerpunktposition (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Lärm (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Dieselmotor – Installierte Leistung (kW) |
62 |
|||||
Startmethode |
Elektrostart |
|||||
Schutzart |
Elektrischer Schutz |
|||||
Motorgeschwindigkeit |
2200 U/min |
|||||
Betriebsdruck (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Systembetriebsdruck (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Betriebsgewicht (ohne Kraftstoff) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
