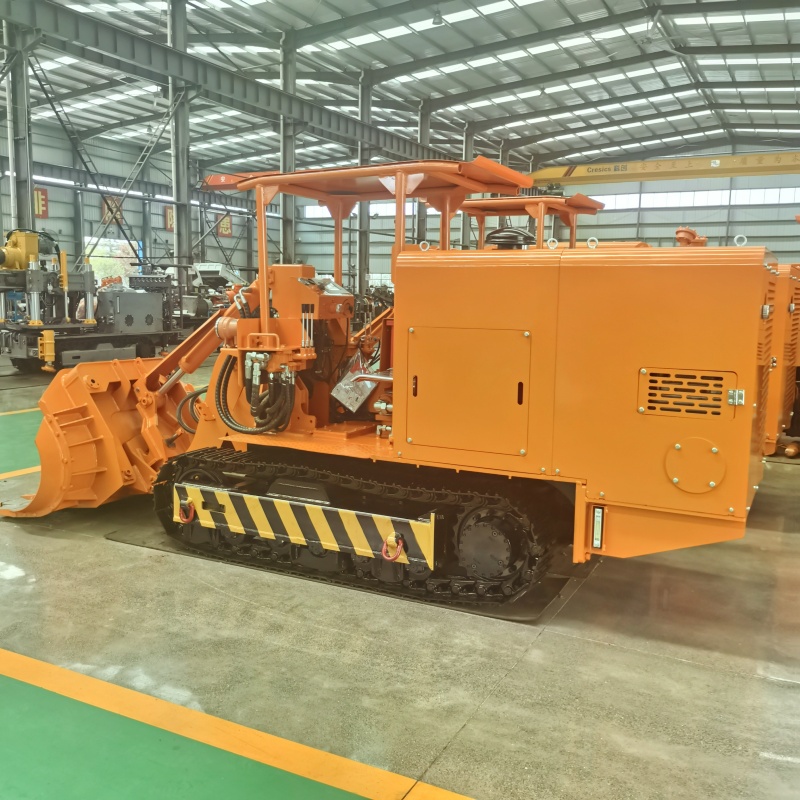

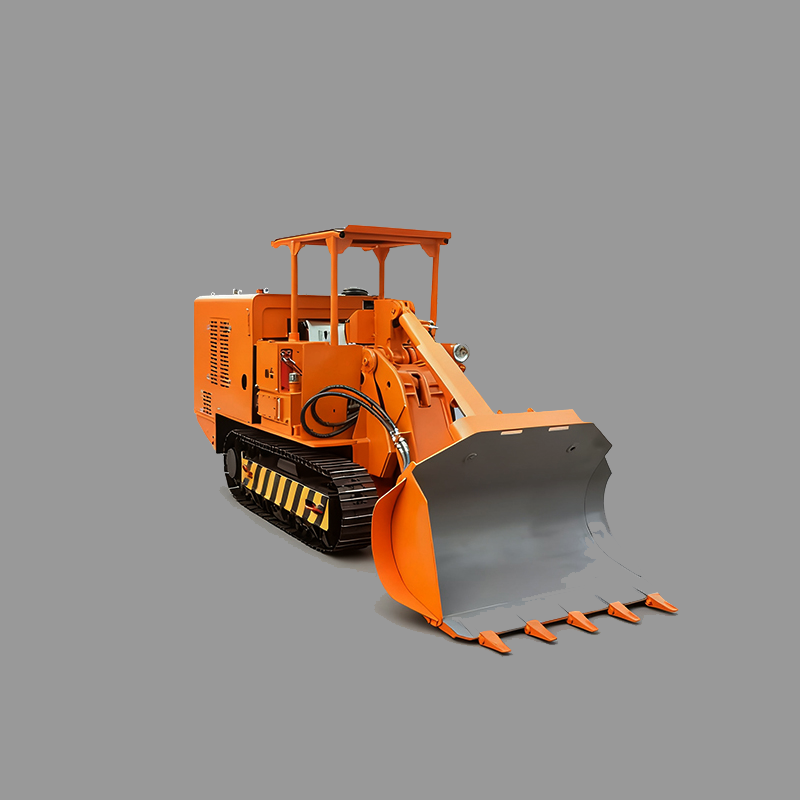

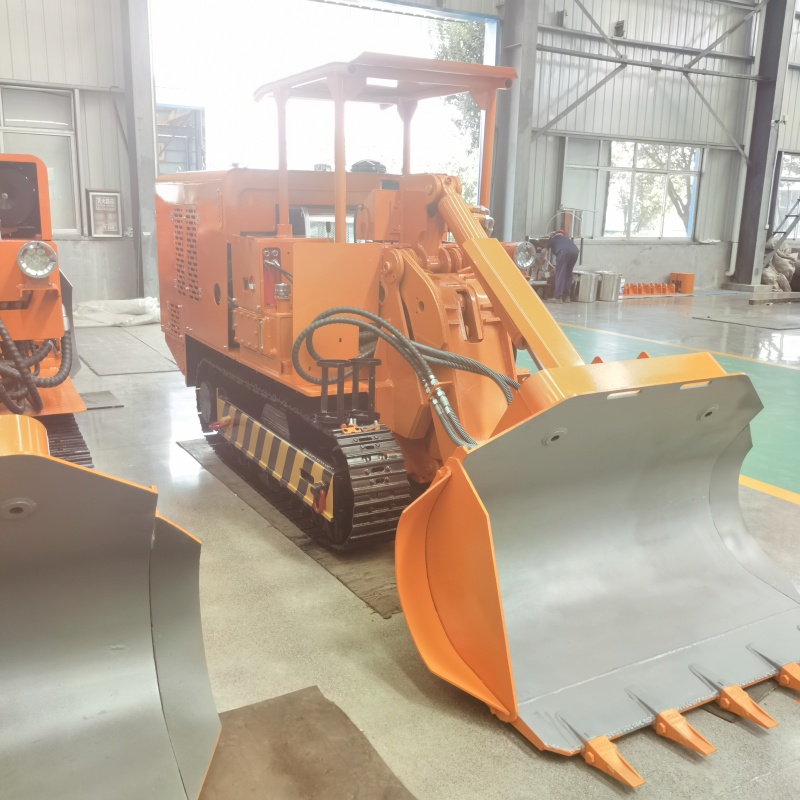

Unterirdischer Steinlader
Das flexible und anpassungsfähige Raupenfahrwerk verfügt über einen geringen Bodenkontaktdruck, hervorragende Steigfähigkeit und einen kleinen Wenderadius und kann flexibel durch enge und unebene Gassen pendeln. Es passt sich an Einsätze in unterschiedlichem Gelände an und gewährleistet einen kontinuierlichen Bauablauf.
Der Underground Rock Loader, dessen Kernkonzept auf höchste Effizienz ausgerichtet ist, ist ein revolutionäres Gerät für den Tunnelaushub und Materialtransport. Durch Leistungsoptimierung, Prozessvereinfachung und intelligente Anpassung hat er die Effizienz des Ladevorgangs auf ein neues Niveau gehoben.
Die hohe Effizienz des Untertage-Felsladers beruht auf dem goldenen Schnitt der Antriebs- und Hydrauliksysteme. Der eingebaute Dieselmotor sorgt in Kombination mit der intelligenten elektronischen Steuerung für eine präzise Kraftstoffzufuhr, liefert starke Leistung und reduziert gleichzeitig den Energieverbrauch. Das Hydrauliksystem nutzt lastabhängige Technologie und verteilt den Durchfluss bedarfsgerecht. Die Reaktionszeit beim Anheben und seitlichen Entladen der Schaufel ist kurz.
Erreichen Sie Prozesseffizienz durch Strukturoptimierung. Das Material wird vollständig und rückstandsfrei entladen, sodass eine Nachreinigung entfällt. Das Raupenlaufsystem verfügt über verschleißfeste Ketten mit geringem Bodenkontaktdruck, reduziert den Fahrwiderstand in schlammigen Tunneln und erreicht eine maximale Laufgeschwindigkeit von 30 Metern pro Minute.
Produktdetails
Parameter
Produktmodell |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Gesamtabmessungen (L*B*H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Schaufelinhalt (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Schaufelbreite (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Max. Schütthöhe (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Max. Kippwinkel (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Max. Zugkraft (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Nennzugkraft (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Max. Fahrgeschwindigkeit (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Min. Bodenfreiheit (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Max. Unterschnitttiefe (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Steigfähigkeit (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Kettenplattenbreite (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Gleisbodendruck (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Schwerpunktposition (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Lärm (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Dieselmotor – Installierte Leistung (kW) |
62 |
|||||
Startmethode |
Elektrostart |
|||||
Schutzart |
Elektrischer Schutz |
|||||
Motorgeschwindigkeit |
2200 U/min |
|||||
Betriebsdruck (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Systembetriebsdruck (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Betriebsgewicht (ohne Kraftstoff) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
