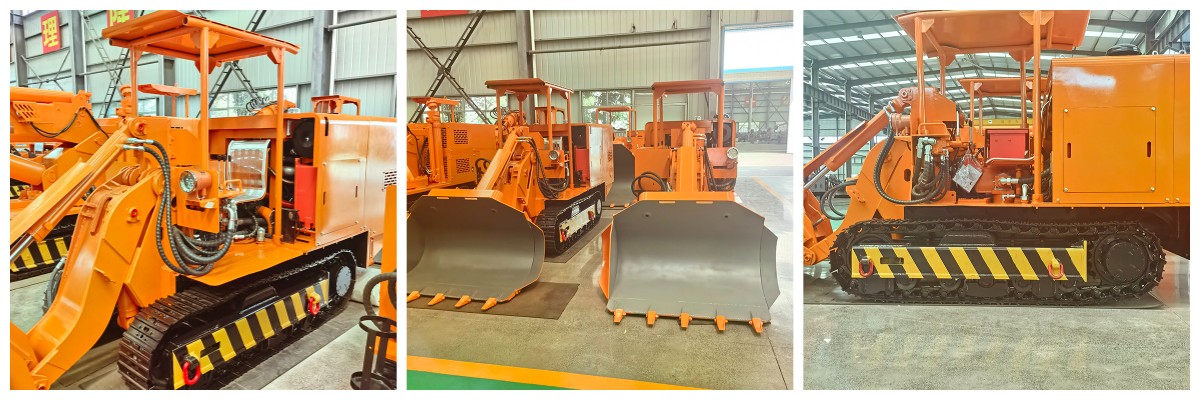

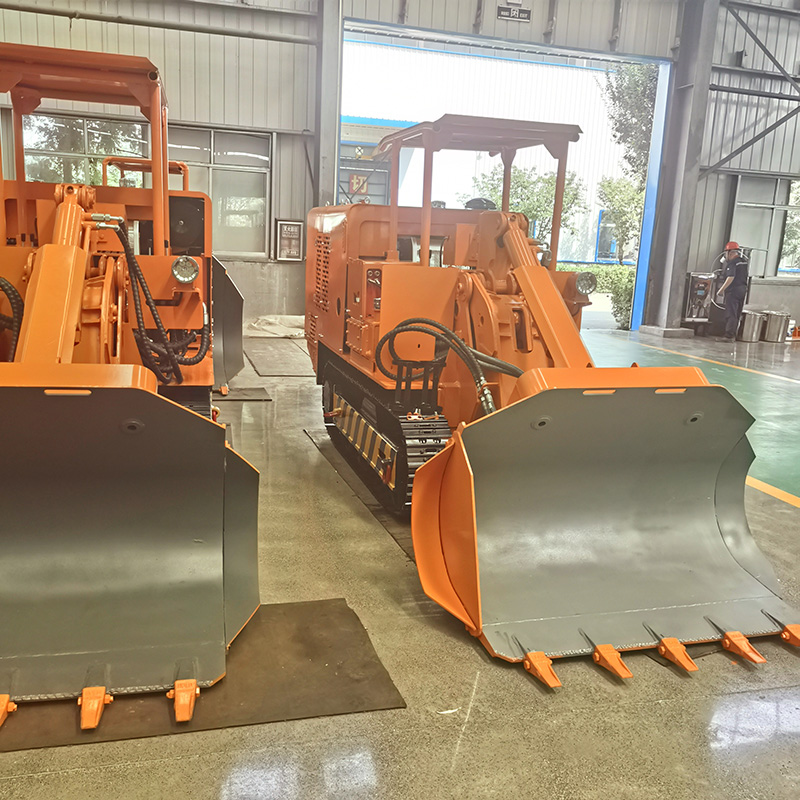

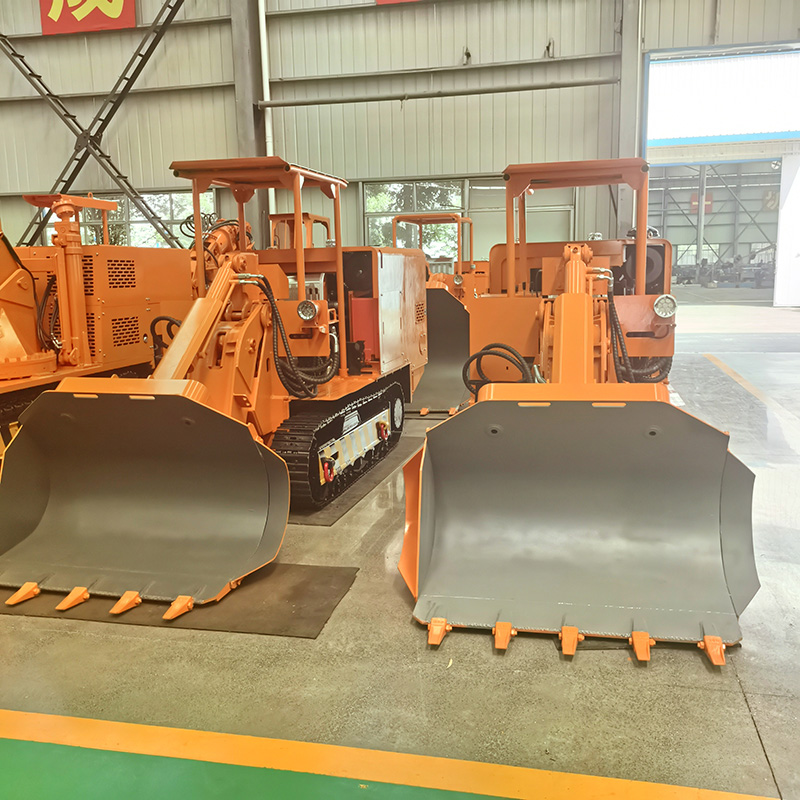

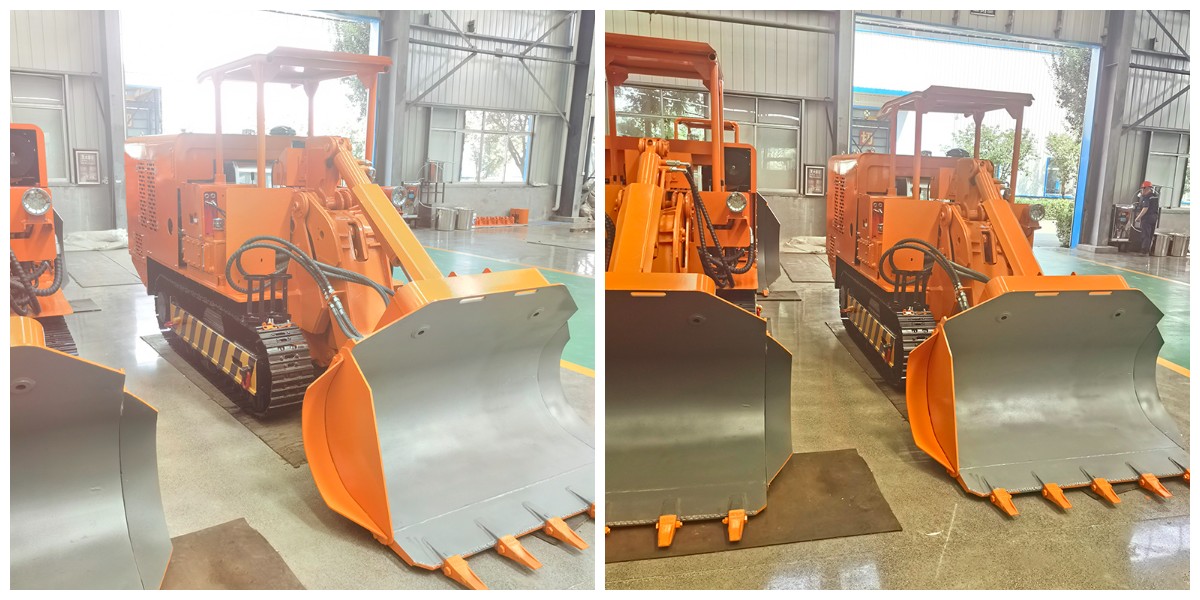

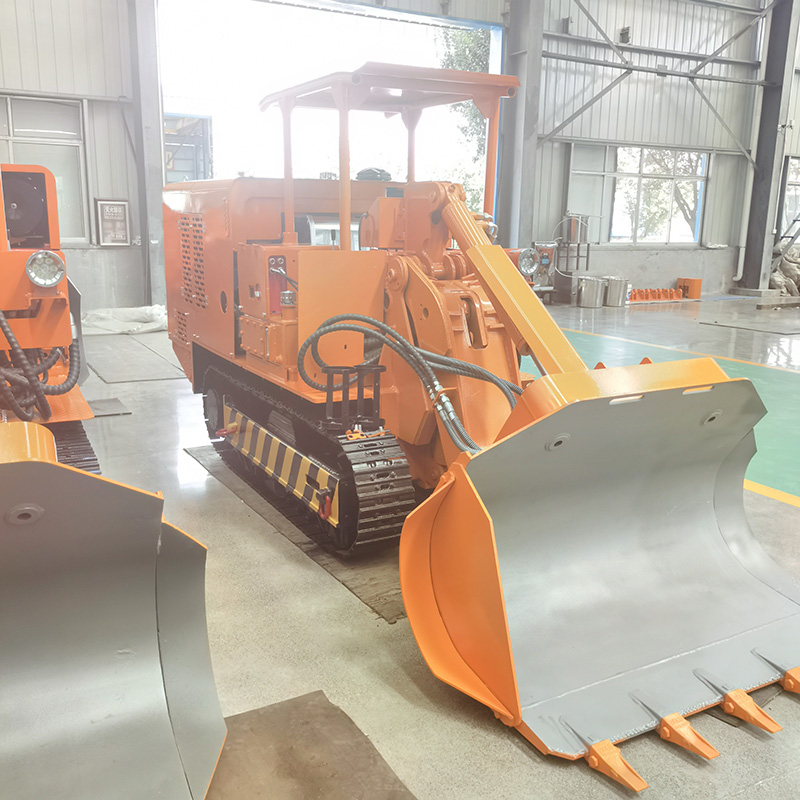

60 Seitenentlade-Felslader
1.Starke Dauerbetriebsfähigkeit
Der seitlich entladende Gesteinslader arbeitet im Zyklusmodus „Schaufel laden – seitlich entladen – zurücksetzen“ mit zusammenhängenden Bewegungen und hoher Geschwindigkeit. Die Entladerichtung verläuft senkrecht zur Vorwärtsrichtung der Maschine und benötigt zum Entladen des Materials genauso viel Zeit wie die Frontentladevorrichtung, was in etwa der Dauer jedes Arbeitszyklus entspricht.
2.Nahtlos abgestimmt auf Transfergeräte
Durch die seitliche Entladekonstruktion können Steine problemlos direkt in den Grubenwagen oder den Pendelwagen an der Seite des Docks entladen werden. Dadurch werden Lade- und Transportvorgänge für Frachten ermöglicht und die Wartezeit der Geräte untereinander erheblich verkürzt.

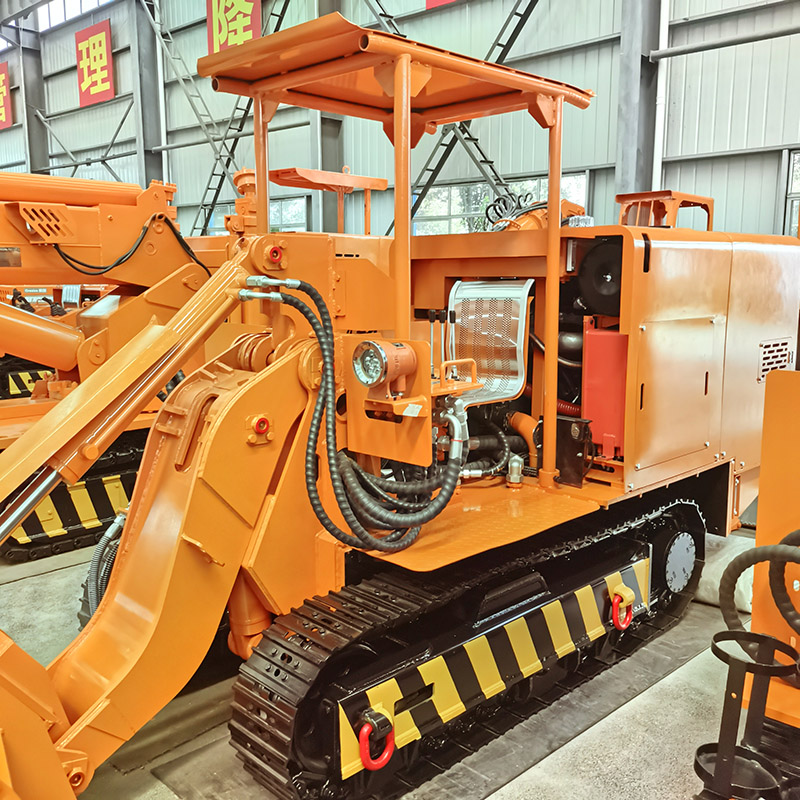

Der Dieselmotor des seitlich entladenden Steinladers sorgt für die Leistung, und der Raupenfahrmechanismus verfügt über eine eigene Antriebskraft. Er kann sich flexibel ohne Kabelschlepp bewegen und sich an verschiedene Gelände und Hänge anpassen.
Im Vorwärtslade- und Seitenentlademodus betätigt der Hydraulikzylinder die Schaufel mit starker Einschubkraft und großem Schaufelvolumen. Die Seitenentladung verkürzt die Wendezeit, der Betriebszyklus ist kontinuierlich und die Produktionseffizienz hoch.
Es verfügt über einen geringen spezifischen Bodendruck, ausreichende Traktion und starke Steigfähigkeit. Es kann auf schlammigen und unebenen Tunnelböden stabil betrieben werden und sich an raue Arbeitsbedingungen anpassen.
Schaufelvolumina haben üblicherweise unterschiedliche Spezifikationen wie 0,6 m³, 0,8 m³, 1,0 m³ usw.; sie können den Ladeanforderungen von Tunneln mit unterschiedlichen Querschnitten gerecht werden.
Produktdetails
Parameter
Produktmodell |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Gesamtabmessungen (L*B*H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Schaufelinhalt (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Schaufelbreite (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Max. Schütthöhe (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Max. Kippwinkel (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Max. Zugkraft (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Nennzugkraft (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Max. Fahrgeschwindigkeit (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Min. Bodenfreiheit (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Max. Unterschnitttiefe (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Steigfähigkeit (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Kettenplattenbreite (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Gleisbodendruck (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Schwerpunktposition (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Lärm (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Dieselmotor – Installierte Leistung (kW) |
62 |
|||||
Startmethode |
Elektrostart |
|||||
Schutzart |
Elektrischer Schutz |
|||||
Motorgeschwindigkeit |
2200 U/min |
|||||
Betriebsdruck (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Systembetriebsdruck (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Betriebsgewicht (ohne Kraftstoff) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
