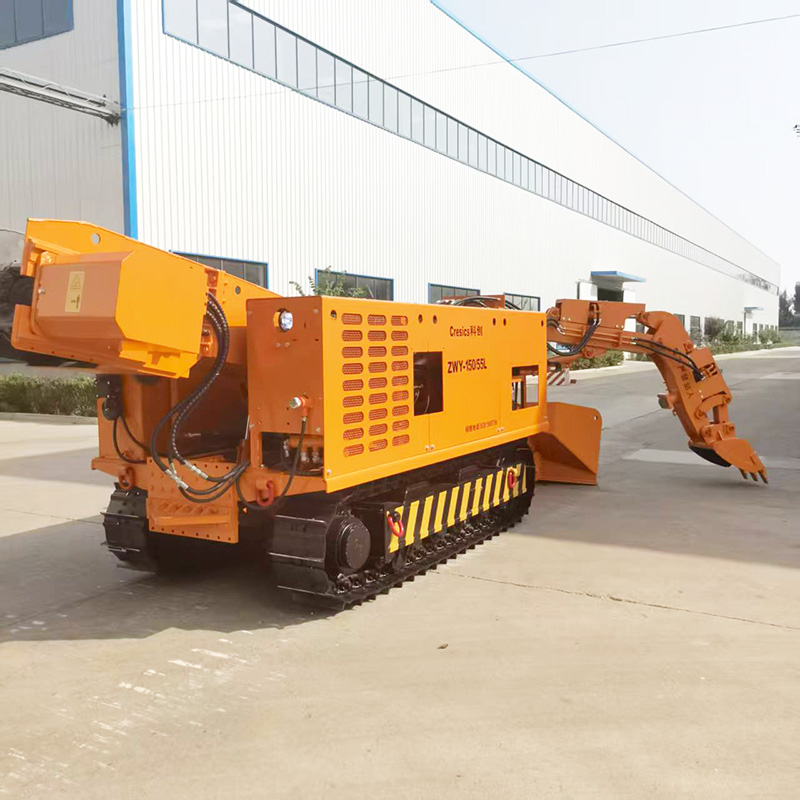

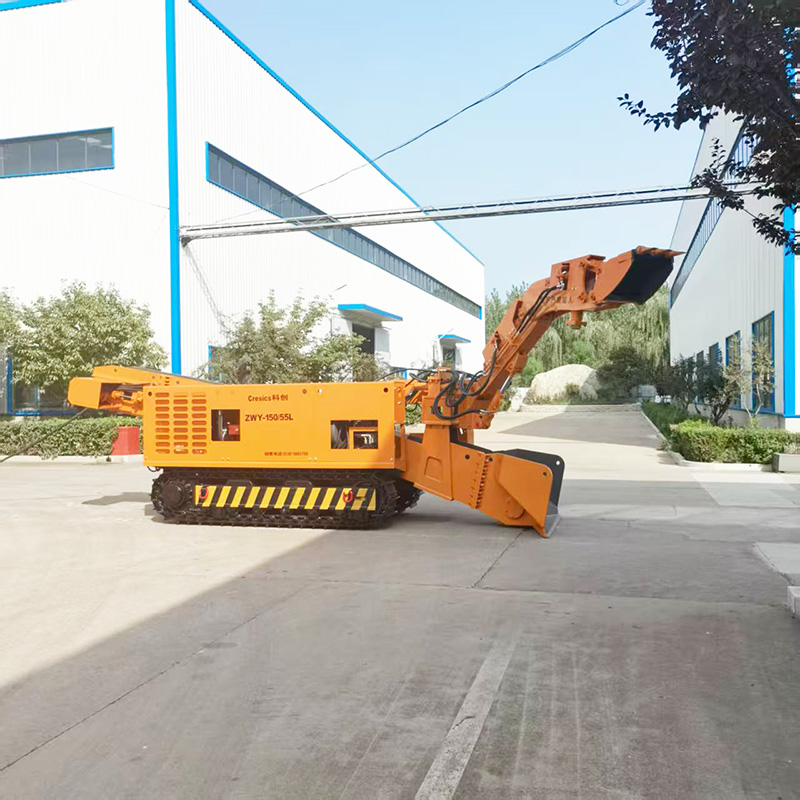

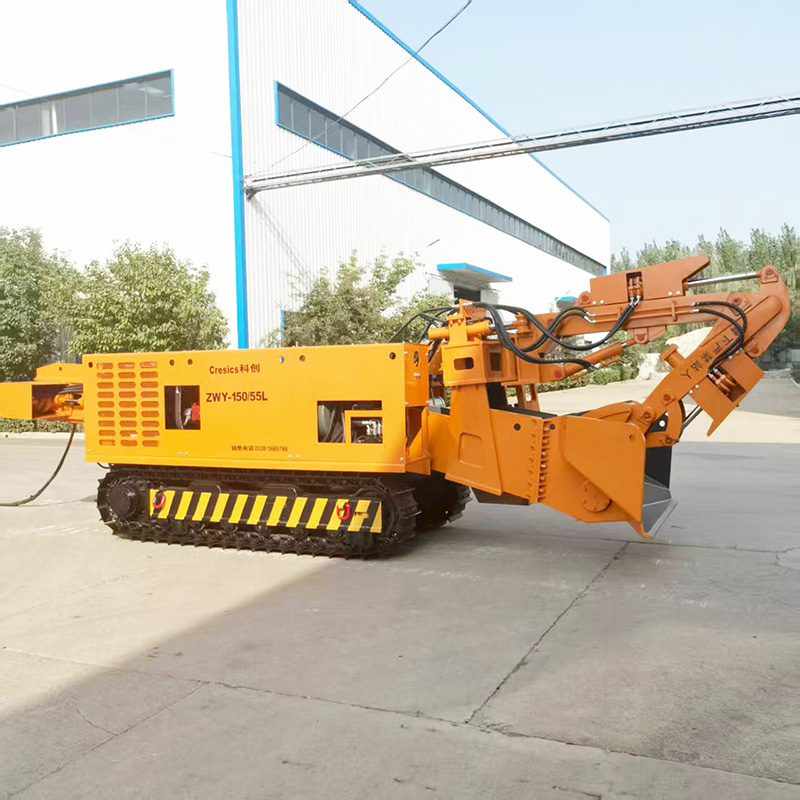

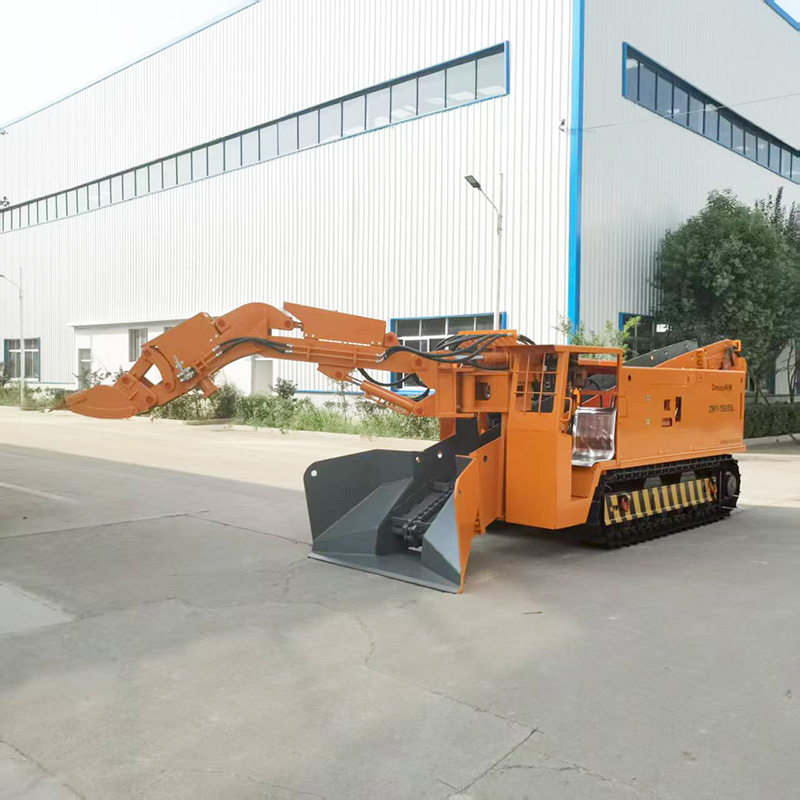

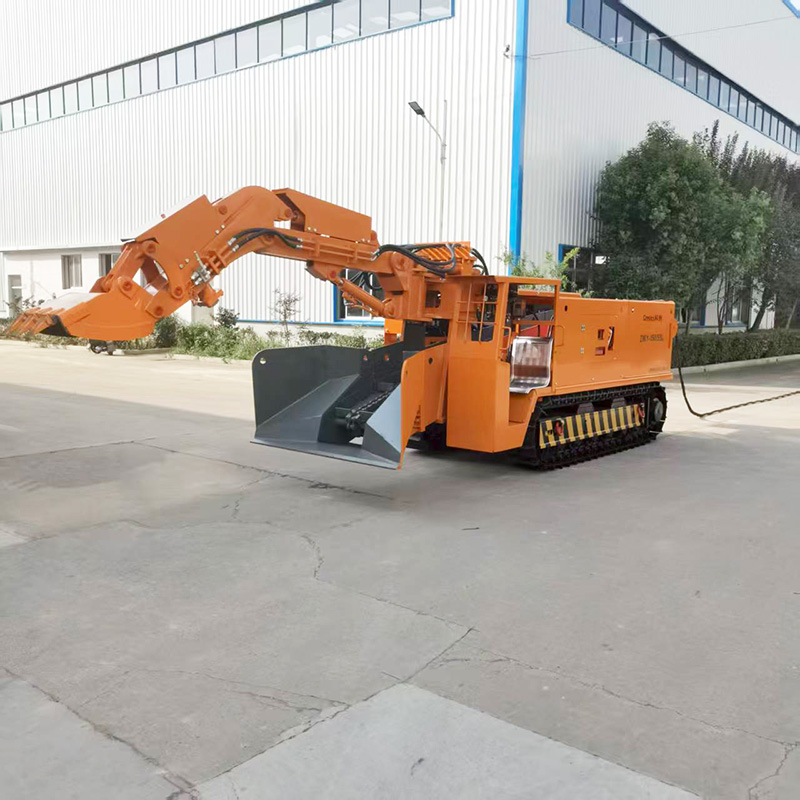

Preis für Mulchlader
1. Direkte Lieferung vom Originalhersteller mit hervorragendem Preis-Leistungs-Verhältnis.
2. Unabhängig entwickelt und konstruiert, geeignet für verschiedene Arbeitsbedingungen in Bergwerken.
3. Hohe Kostenkontrollkompetenz, mit Angeboten, die internationalen Beschaffungsanforderungen entsprechen.
Strukturelle Zusammensetzung
Der Mulchlader besteht im Wesentlichen aus einem Auslegersystem, einem Fördertrogmechanismus, einem Raupenfahrwerk, einem Hydrauliksystem, einem elektrischen System und weiteren Komponenten.
★Auslegersystem: Es ist die Kernkomponente zur Steuerung des Hebens, Senkens und Schwenkens der Schaufel und bestimmt somit direkt die Effizienz des Schaufel- und Entladevorgangs des Schaufelladers.
★Förderrinnenmechanismus: Er ist verantwortlich für den schnellen Transport der geschaufelten Schlacke zu den Transportfahrzeugen und gewährleistet so einen kontinuierlichen und reibungslosen Ablauf der Abraumarbeiten.
★Raupenfahrwerk: Im Gegensatz zum gewöhnlichen Raupenfahrwerk handelt es sich beim Raupenfahrwerk um eine integrierte Fahrkomponente, bestehend aus Raupen, Chassis, Antriebsrädern, Stützrollen und anderen Teilen. Es zeichnet sich durch eine starke Bodenhaftung, Vibrationsdämpfung und Anpassungsfähigkeit an komplexe Fahrbahnen aus.
★Hydrauliksystem: Das Hydrauliksystem des Mistladers dient als Antriebskern und verleiht der Ausrüstung eine überragende Laufruhe und Belastbarkeit sowie hohe Druckstabilität, geringen Energieverbrauch, Stoßfestigkeit und einfache Wartung.
★Elektrisches System: Das elektrische System ist das Steuerungszentrum des Muldenkippers und verantwortlich für den koordinierten Betrieb aller Komponenten sowie für eine sichere und präzise Gerätesteuerung.
★Weitere Komponenten: Zu den weiteren Komponenten gehören Schaufel, Schaber, Schutzabdeckung, Bedienfeld und andere wichtige Hilfsteile, die den vollständigen und zuverlässigen Betrieb des Mulchladers gewährleisten.
Modellbeschreibung
Mulchlader: ZWY-100/45L
Z: Produkttyp: Lader für Kohlebergwerke
W: Hauptmerkmal des Produkts: Aushubtyp
Y: Sekundäres Produktmerkmal: Antriebsart (Hydraulisch: Y, Elektrisch: D)
100: Ladekapazität: 100 m³/h
45: Installierte Leistung: 45 kW
L: Zusatzfunktion: Fahrtyp (Schienenrad: G, Raupe: L, Reifen: T)
Parameter
Artikel |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Wichtigste technische Parameter |
|||||||||
Anwendbarer Querschnitt (Breite × Höhe) m |
3,2 × 2,2 |
3,5 × 2,5 |
4×2,5 |
4,8 × 3,2 |
5,4×4,0 |
5,8 × 4,5 |
6,2×5 |
7,5 × 5,5 |
|
Anwendbare Achsenbreite* |
(-16° ~ +16°) |
(-20° ~ +20°) |
( -32° ~ +32°) |
||||||
Ladekapazität m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Steuermodus |
Hydraulische Vorsteuerung |
||||||||
Hauptmotorleistung kW |
30 |
37 |
45 |
55 |
75 |
||||
Grabungsbreite mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Grabtiefe mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Aushubhöhe mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Grabtiefe mm |
400 |
500 |
800 |
990 |
1050 |
||||
Entladehöhe (einstellbar) mm |
1200 |
1450 |
2000 |
||||||
Entladeweg (einstellbar) mm |
1150 |
||||||||
Maximaler Drehwinkel* |
±36° |
±45° |
±55° |
||||||
Maximale Größe des Transportmaterials (mm) |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Auslegerstruktur |
Einzelboom |
Einfacher Ausleger (oder Doppelausleger) |
Doppelboom |
||||||
Hubgeschwindigkeit m/min |
44 |
||||||||
Spurweite (einstellbar) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Reisegeschwindigkeit m/s |
0.5 |
||||||||
Bodenfreiheit mm |
300 |
||||||||
Min. Wenderadius m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
Bodendruck MPa |
≤ 0,1 |
||||||||
Nennbetriebsdruck MPa |
23 |
||||||||
Max. Eimergröße |
Länge mm |
3350 |
4200 |
||||||
Breite mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Höhe mm |
1200 |
1400 |
1500 |
1650 |
|||||
Maximales Schaufelgewicht (kg) |
2300 |
3000 |
3500 |
||||||
Maximale Gesamtabmessungen (Arbeitsmaße) |
Länge mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Breite mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Höhe mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Maschinengewicht kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
Detaillierte Liste gängiger Ersatzteile
1. Zahnspitze: Wir liefern hochverschleißfeste Schaufelzahnspitzen für ZWY-100/45L Kohlebergwerkslader mit langer Lebensdauer.
2. Abstreifer: Ein wichtiges Ersatzteil für den Fördertrogmechanismus, das den reibungslosen Transport der Bergwerksschlacke gewährleistet.
3. Bolzenwelle: Ein zentrales Verbindungselement für das Auslegersystem, die Raupenfahrwerksbaugruppe, den Schürfkübel und andere Komponenten des Mulchladers.
4.Filter: Hauptsächlich der Hydraulikfilter für das Hydrauliksystem; er ist ein zentrales Schutzbauteil des Hydrauliksystems.
5.Umkehrventil: Es steuert die Richtung des Hydraulikölflusses und bestimmt die Betriebsgenauigkeit des Auslegersystems und der Förderrinne.
6. Ölzylinder: Er liefert die Kraft für das Anheben des Auslegers, das Umkippen des Fördertrogs und andere Bewegungen.
7. Hochdruck-Ölleitung: Ein zentraler Hydrauliköl-Zufuhrteil des Hydrauliksystems, angepasst an die Hochdruck-Hydraulik-Arbeitsbedingungen unter Tage.
Anwendbare Bedingungen
Geeignet für den Einsatz in unterirdischen Kohlebergwerken, die Methan und explosive Gase enthalten.
Die Höhe darf 1000 Meter nicht überschreiten.
Umgebungstemperatur: -5 ～ +40℃.
Relative Luftfeuchtigkeit der Umgebungsluft: nicht mehr als 95 % (bei +25 °C).
Zur Verwendung in Bereichen, in denen kein Wasser tropft.
