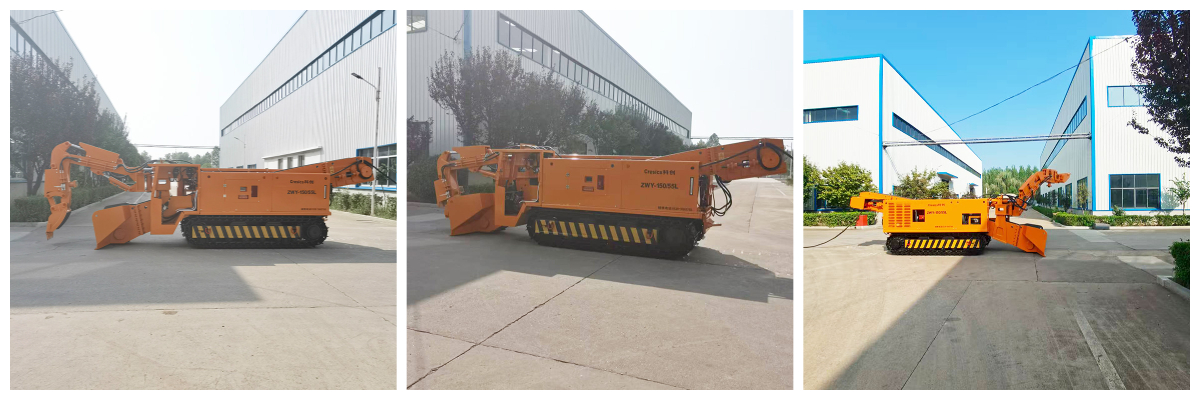

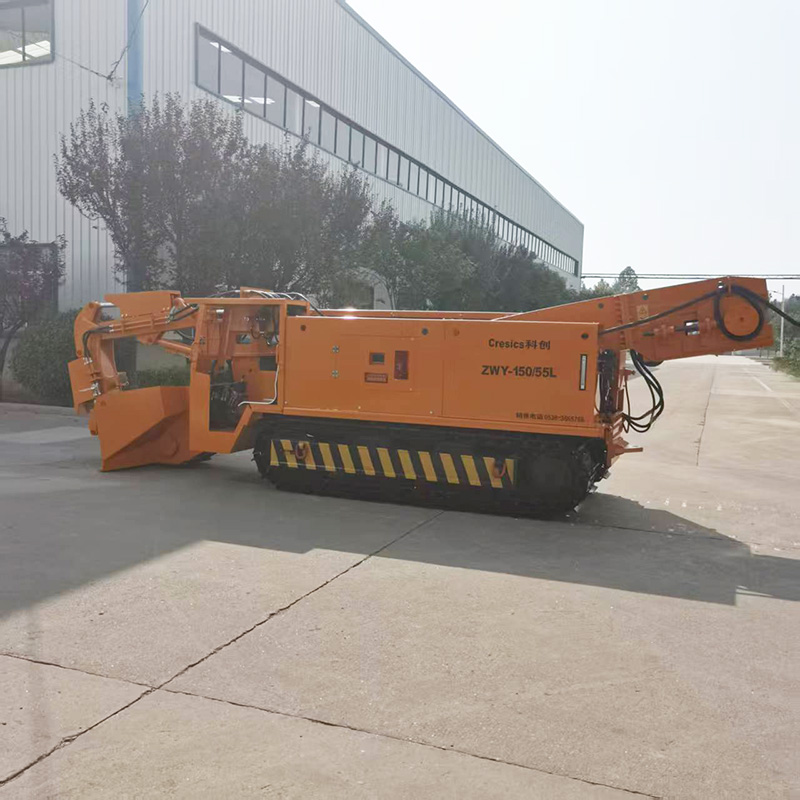

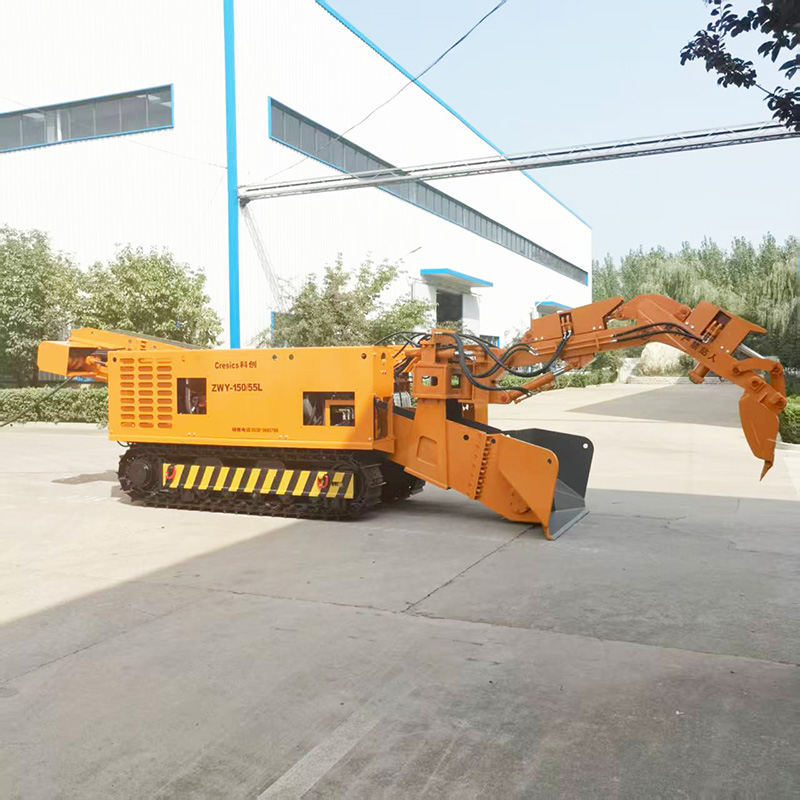

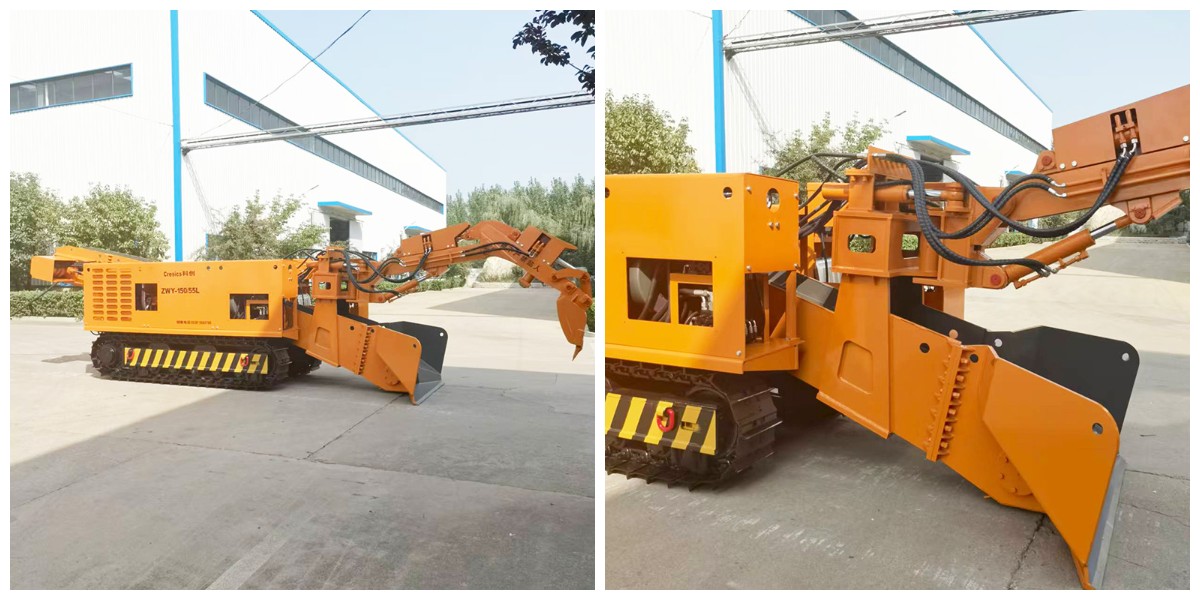

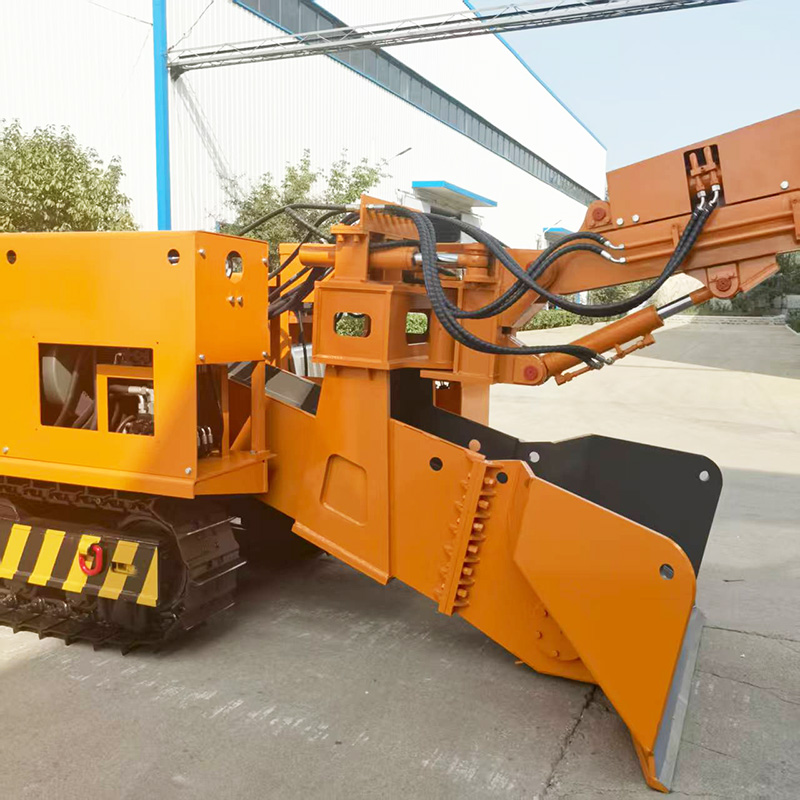

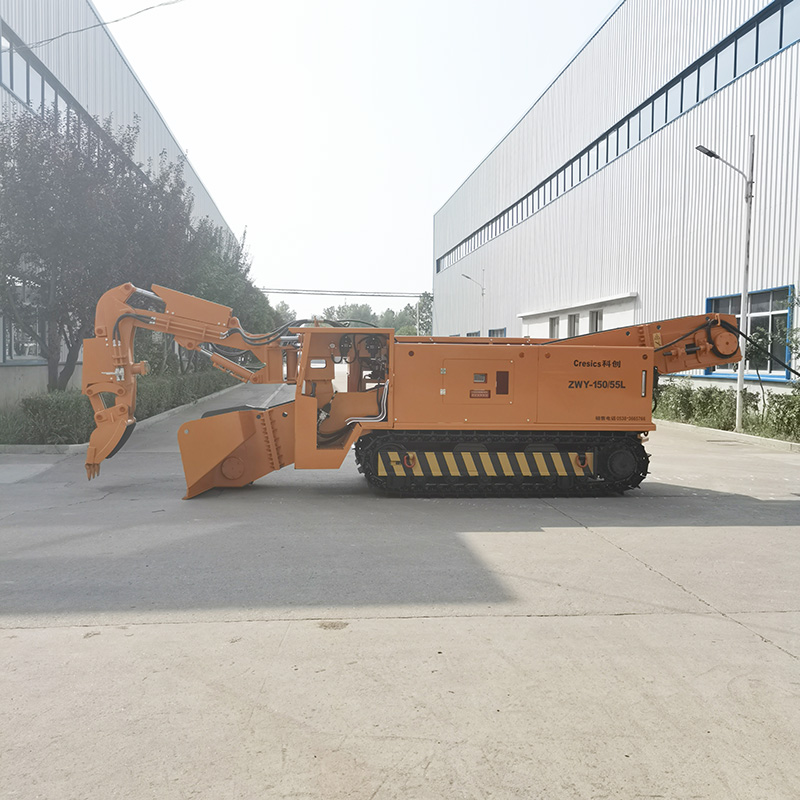

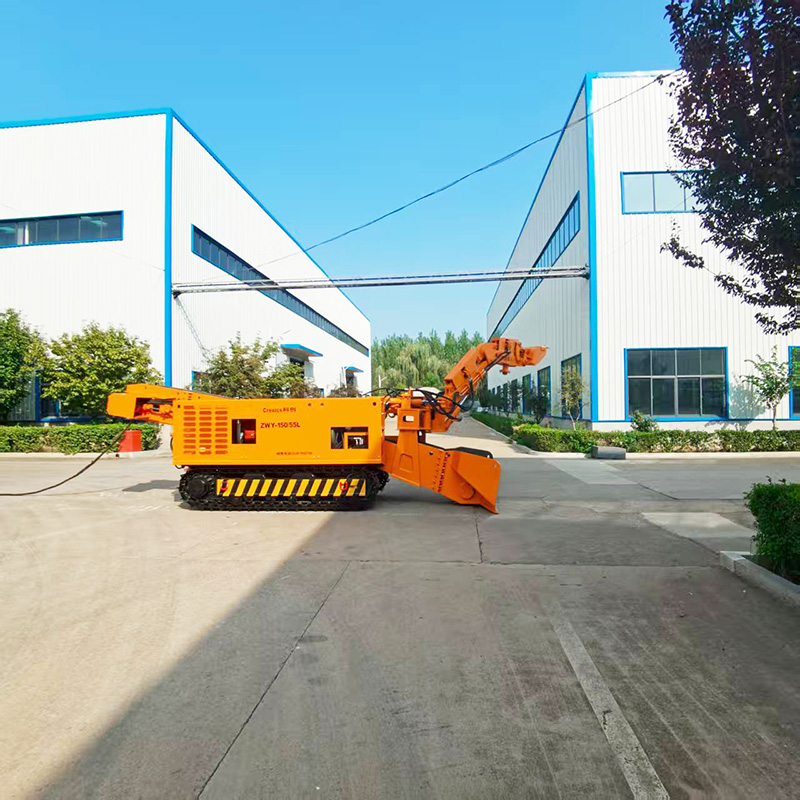

Bergbau-Raupenlader
1. Kein Sackgassen-Betriebssystem
Durch die Integration von Schlackenentfernung, Beladung, Transport und Beladung wird die Umstellungszeit der Ausrüstung verkürzt. Die vollflächige Gesteinsbeladung gewährleistet eine vollständige Abdeckung der Arbeitsfläche, wodurch manuelle Reinigung entfällt und die Gesamtbetriebseffizienz verbessert wird.
2. Flexibles Jobkonfigurationssystem
Es unterstützt das Hinzufügen von Brechvorrichtungen, Kabeltrommeln, Bandförderern usw. und die Schnellwechselvorrichtung ermöglicht den Werkzeugwechsel innerhalb von 5 Minuten. Die Aushubgröße und Körperbreite können vor Ort individuell angepasst werden, mit einer Standardsteigfähigkeit von ±20° und kundenspezifischen Modellen mit einer steilen Neigung von ±30°.
Der Schlackenkratzer, d. h. der Baggerlader, eignet sich hervorragend zum Schlackenabbau in kleinen Tunnelabschnitten. Er kann zum Ausheben und Verladen verschiedener Abschnitte von Schräg- und Vertikalschächten sowie Tunneln in Bergwerken verwendet werden und eignet sich auch für Bergbau- und Verladearbeiten in verschiedenen Bergwerken. Er wird häufig bei Tunnelprojekten wie Eisenbahn- und Autobahntunneln sowie Wasserumleitungstunneln eingesetzt. Er besteht aus sieben Teilen, einschließlich hydraulischer und elektronischer Steuerung. Während des Sprengvortriebs bewegt sich der Schlackenkratzer rückwärts, um zu parken, und der Bohrwagen vorwärts, um Löcher zu bohren. Anschließend zieht sich der Bohrwagen zum Schutz zurück. Nach dem Sprengen wird die Schlacke verstreut. Der Schlackenkratzer fährt nach vorne, um die Schlacke auszuwerfen, und dann kann das zweite Transportband, der Kratzerförderer oder der Grubenwagen angeschlossen werden.
Produktdetails
Parameter
Artikel |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Wichtigste technische Parameter |
|||||||||
Anwendbarer Abschnitt (Breite × Höhe) m |
3,2 × 2,2 |
3,5×2,5 |
4×2,5 |
4,8 × 3,2 |
5,4 × 4,0 |
5,8 × 4,5 |
6,2 × 5 |
7,5×5,5 |
|
Anwendbare Achsenbreite* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Ladeleistung m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Steuermodus |
Hydraulische Vorsteuerung |
||||||||
Hauptmotorleistung KW |
30 |
37 |
45 |
55 |
75 |
||||
Grabbreite mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Grabtiefe mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Grabhöhe mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Grabtiefe mm |
400 |
500 |
800 |
990 |
1050 |
||||
Entladehöhe (einstellbar) mm |
1200 |
1450 |
2000 |
||||||
Entladeabstand (einstellbar) mm |
1150 |
||||||||
Max. Drehwinkel* |
±36° |
±45° |
±55° |
||||||
Max. Transportmaterialgröße mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Auslegerstruktur |
Einzelboom |
Einzelausleger (oder Doppelausleger) |
Doppelboom |
||||||
Hubgeschwindigkeit m/min |
44 |
||||||||
Spurweite (einstellbar) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Fahrgeschwindigkeit m/s |
0.5 |
||||||||
Bodenfreiheit mm |
300 |
||||||||
Min. Wenderadius m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
Bodendruck MPa |
≤ 0,1 |
||||||||
Nennbetriebsdruck MPa |
23 |
||||||||
Max. Eimergröße |
Länge mm |
3350 |
4200 |
||||||
Breite mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Höhe mm |
1200 |
1400 |
1500 |
1650 |
|||||
Max. Schaufelgewicht kg |
2300 |
3000 |
3500 |
||||||
Max. Gesamtabmessungen (Arbeitsmaß) |
Länge mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Breite mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Höhe mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Maschinengewicht kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
