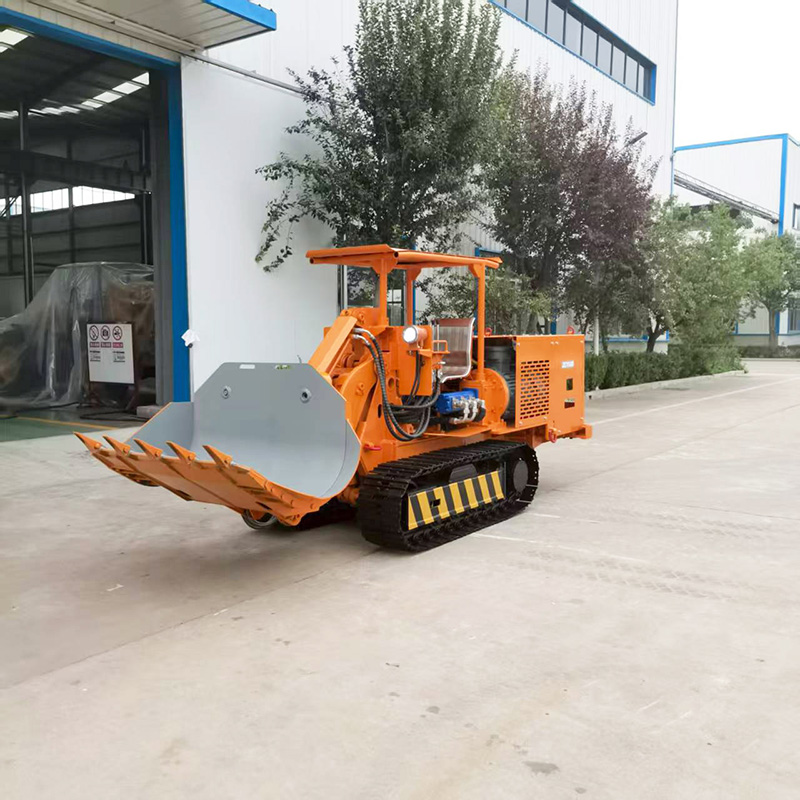

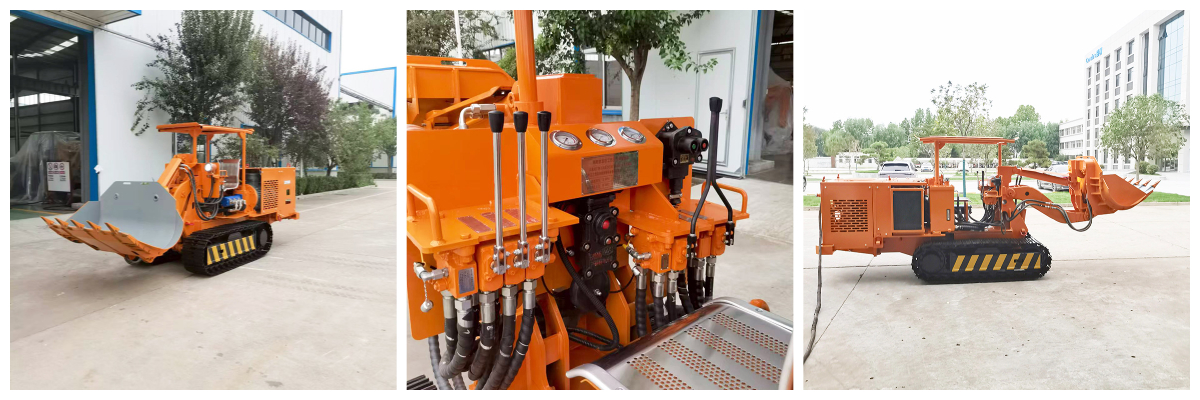

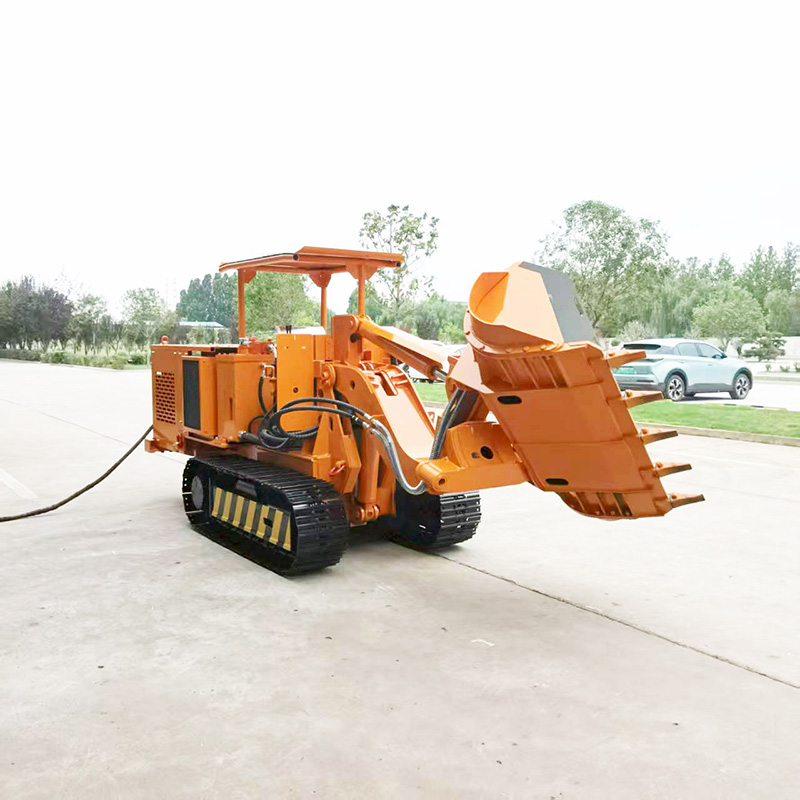

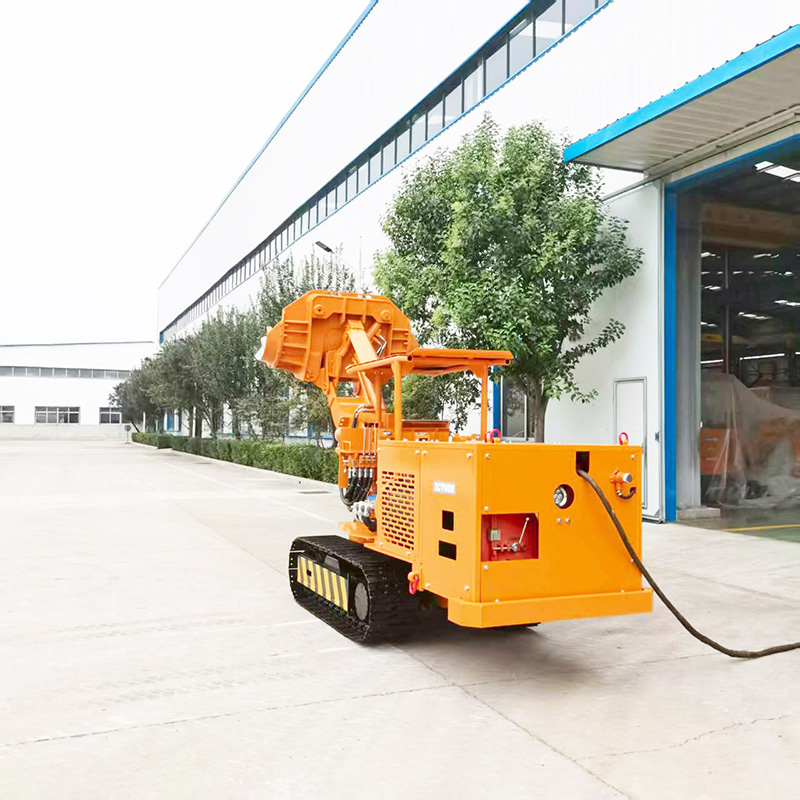

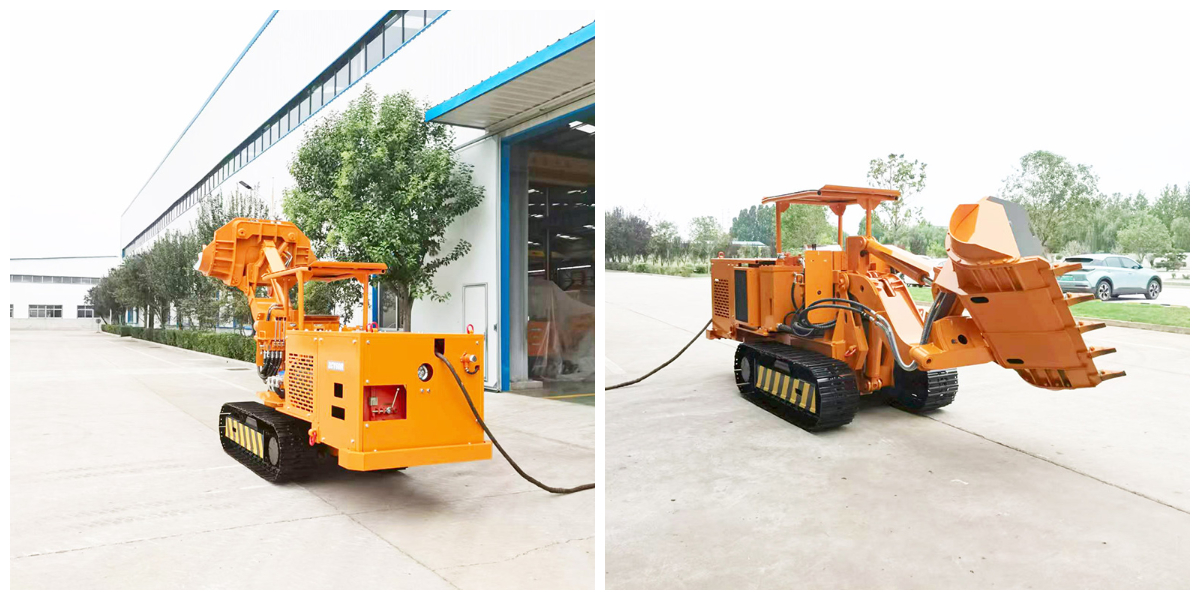

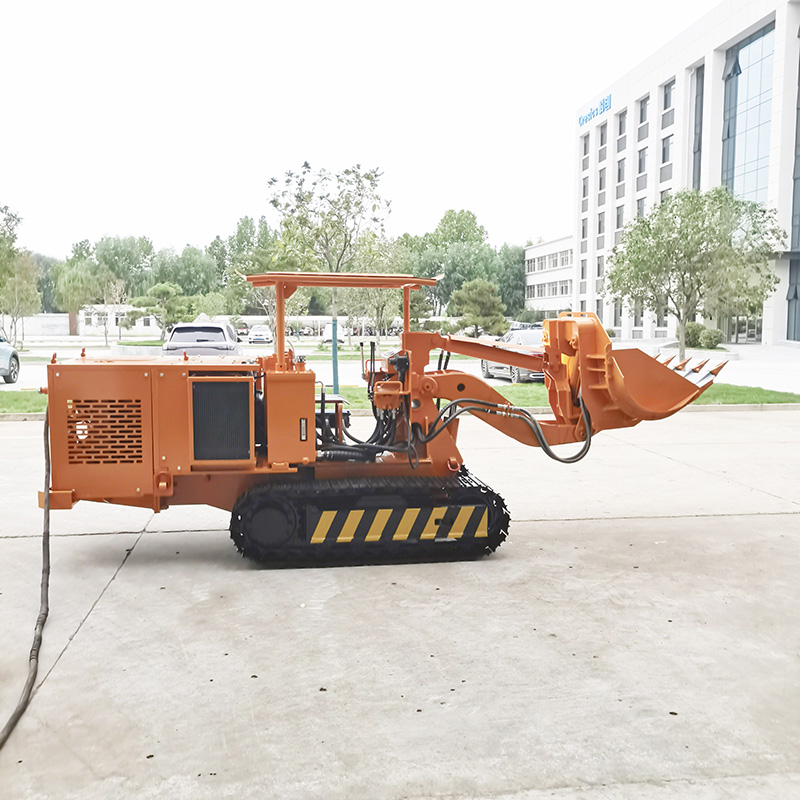

ZCY Seitenentlade-Gesteinslader
1. Universelle Baumaschinen
2. Volllastbetrieb auf der Fahrbahn
3. Effiziente integrierte Workstation
4. Es kann mit Bohranlagen, Förderbändern und anderen Geräten verbunden werden, um eine integrierte Betriebsplattform zu schaffen.
Produktdetails
Der ZCY Side Unloading Rock Loader ist ein explosionssicheres Tunnelladegerät für den Einsatz in Bergwerken, das von Shandong Keke Equipment Manufacturing Co., Ltd. unabhängig entwickelt und hergestellt wurde. Es ist mit einer Kernkonfiguration mit Elektroantrieb ausgestattet und speziell auf komplexe Arbeitsbedingungen unter Tage wie hohen Gasgehalt und Explosionsgefahr durch Kohlenstaub zugeschnitten. Es handelt sich um eine Kernausrüstung für den modernen mechanisierten Bergbaubetrieb. Angetrieben wird das Gerät von einem druckfesten Dreiphasen-Asynchronmotor mit stabiler Leistungsabgabe und starker Überlastfähigkeit. Es wird mit einem hydraulischen Übertragungssystem kombiniert, um präzise und kontrollierbare Ladevorgänge ohne Abgasverschmutzung zu erreichen und die Anforderungen des umweltfreundlichen Minenbaus zu erfüllen.
Das Produkt zeichnet sich durch seine Vielseitigkeit aus. Neben der Hauptladefunktion kann der Löffel als Arbeitsplattform angehoben werden und dient so zur Unterstützung von Arbeiten an der Tunneldecke, zum Heben von Stützkonstruktionen und anderen Prozessen. Er eignet sich außerdem für kurze Transportstrecken innerhalb der Ortsbrust, zum Absenken von Material und zum Freiräumen von Pfeilern. Mit einem Brechhammer kann er auch große Gesteinsbrecharbeiten durchführen. Dank des Raupenfahrwerks und der kompakten Bauweise ist er flexibel in engen Tunneln einsetzbar und eignet sich für Tunnelarbeiten mit einer Neigung von bis zu 16°. Die Ladeleistung ist 8- bis 10-mal höher als bei manuellen Arbeiten.
Der Schaufelkorb der Ausrüstung besteht aus hochfestem, verschleißfestem Stahlblech und zeichnet sich durch hohe Eintauchkraft aus. Er bewältigt problemlos hartes Gestein, Kohlenabraum usw. Er lässt sich nahtlos mit Bohrmaschinen und Förderbändern zu einer integrierten Arbeitslinie verbinden, wodurch die Zykluszeit deutlich reduziert wird. Das vollständige explosionsgeschützte Überwachungs- und hydraulische Bremssystem gewährleistet die Sicherheit im Untertagebau. Die einfache und wartungsfreundliche Konstruktion eignet sich besonders für die rauen Bedingungen im Bergbau und findet breite Anwendung im Kohlebergbau, im Erzbergbau und im Tunnelbau.
Parameter
Produktmodell |
ZCY45R |
ZCY60R |
ZCY80R |
ZCY100R |
ZCY120R |
|
Technische Schaufelkapazität (m³) |
0.45 |
0.60 |
0.80 |
1.00 |
1.2 |
|
Hauptmotorleistung (kW) |
30 |
45 |
55 |
|||
Spannung (V) |
660/1140 |
660/1140 |
||||
Schaufelbreite (mm) |
1370 |
1520 |
1696 |
1696 |
1876 |
|
Maximale Abkipphöhe (mm) |
≥1460 |
≥1320 |
≥1600 |
≥1900 |
≥2000 |
|
Maximale Grabtiefe (mm) |
≥400 |
≥400 |
≥400 |
≥500 |
≥500 |
|
Steigbarkeit (°) |
≥16 |
≥16 |
≥16 |
≥16 |
≥16 |
|
Zugkraft (kN) |
≥20 |
≥20 |
≥40 |
≥40 |
≥40 |
|
Mindestbodenfreiheit (mm) |
≥180 |
≥180 |
≥200 |
≥200 |
≥200 |
|
Maximale Reisegeschwindigkeit (m/s) |
≥0,5 |
≥0,5 |
≥0,81 |
≥0,81 |
≥0,81 |
|
Arbeitsmechanismus-Druck (MPa) |
16±0,5 |
16±0,5 |
16±0,5 |
16±0,5 |
16±0,5 |
|
Fahrmotordruck (MPa) |
22±0,5 |
22±0,5 |
22±0,5 |
22±0,5 |
22±0,5 |
|
Externer Ölanschlussdruck (MPa) |
20 ± 0,5 |
|||||
Geräuschpegel (Schalldruckpegel) (dB) |
≤90 |
|||||
Schwerpunktposition |
Xg=635 |
Xg=650 |
Xg=710 |
Xg=750 |
Xg=780 |
|
Gleisbodendruck (MPa) |
0.09 |
0.1 |
||||
Gesamtabmessungen |
Länge (mm) |
4490 |
4580 |
5100 |
5330 |
5370 |
Breite (mm) |
1425 |
1520 |
1696 |
1696 |
1876 |
|
Höhe (mm) |
2046 |
2046 |
2100 |
2300 |
2300 |
|
Trockengewicht (kg) |
4500 |
4650 |
7350 |
8300 |
8500 |
|
Arbeitsbedingungen
Der ZCY-Seitenentlade-Gesteinslader eignet sich für diverse Tunnelbau- und Schlackenentsorgungsarbeiten in Untertage-Kohlebergwerken. Er ermöglicht mechanisierte Ladevorgänge in engen und beengten Räumen wie ebenen und geneigten Tunneln (≤ 16°). Er ist mit Spreng- und konventionellen Abbauverfahren kompatibel und lässt sich nahtlos mit Kratz- und Bandförderern sowie anderen Anlagen zu einer Förderlinie integrieren. Er eignet sich für den effizienten Transport von Kohle, Gestein und Kohlenabraum und erfüllt die Anforderungen anspruchsvoller Arbeitsbedingungen wie hoher Staubbelastung, Explosionsschutz und Feuchtigkeit in Untertagebergwerken.
