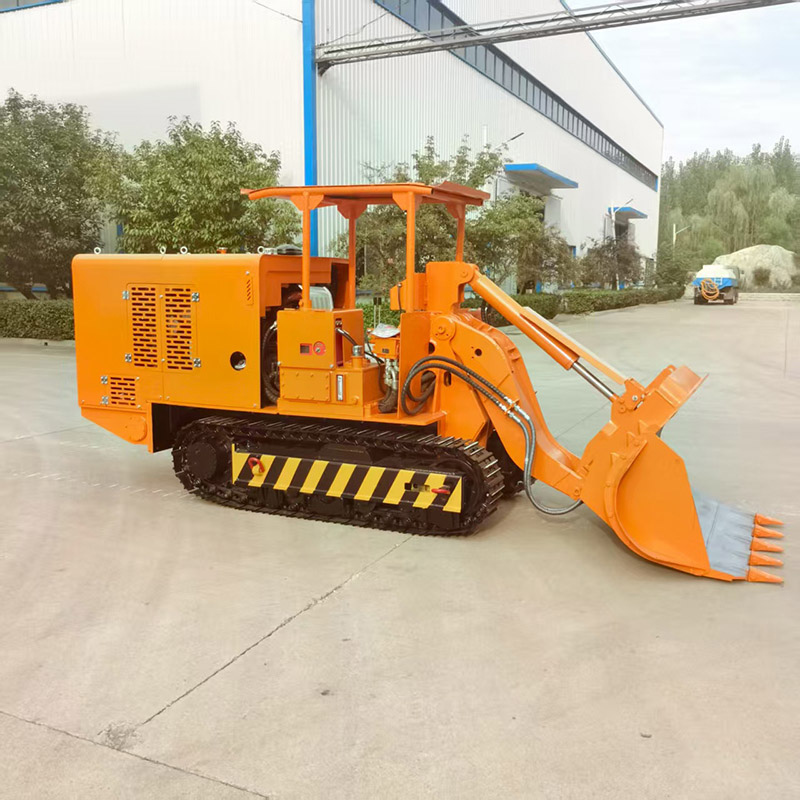

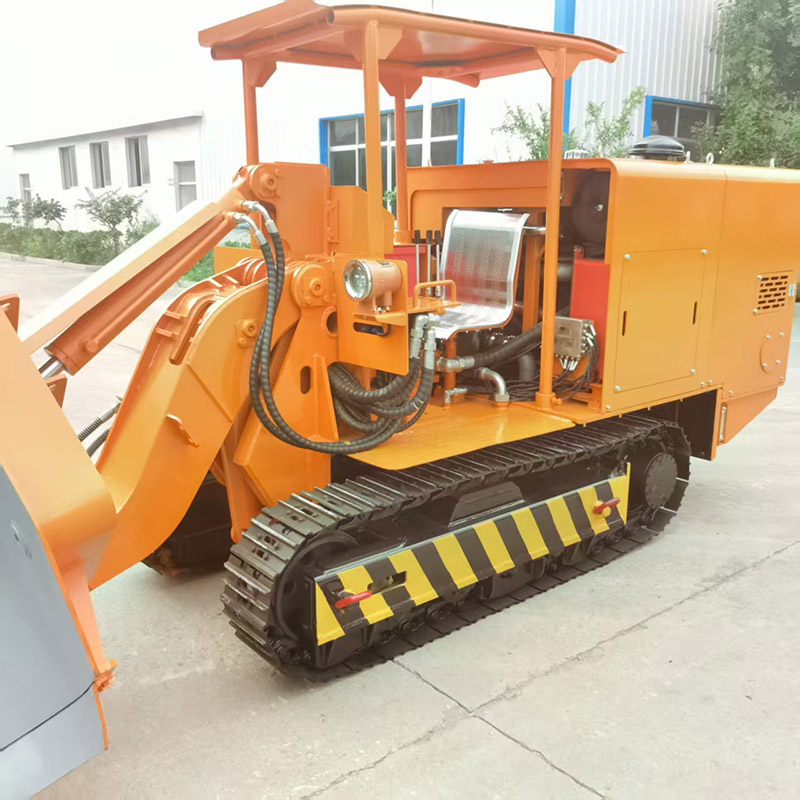

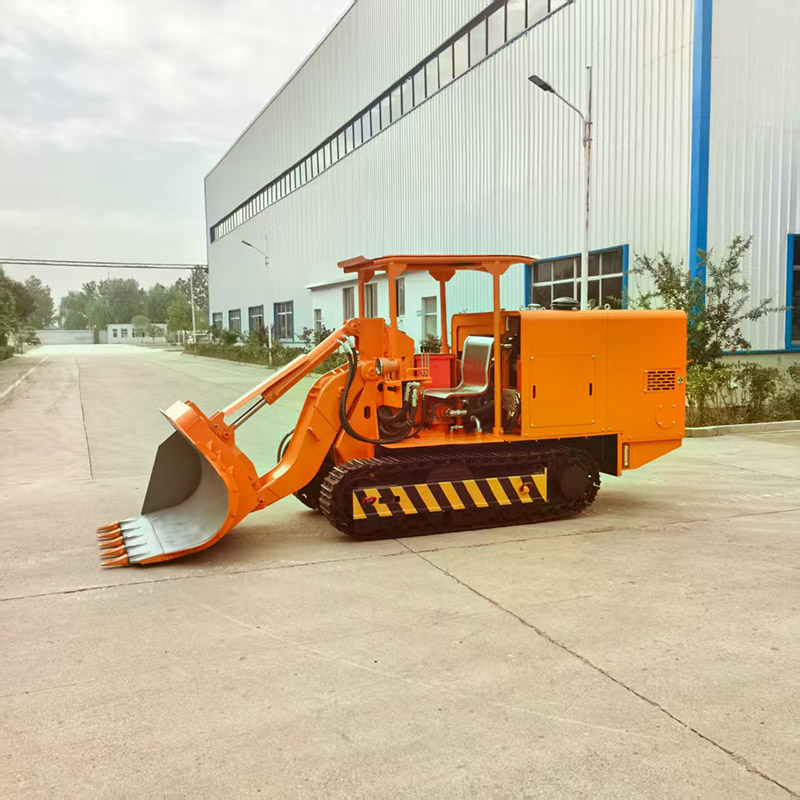

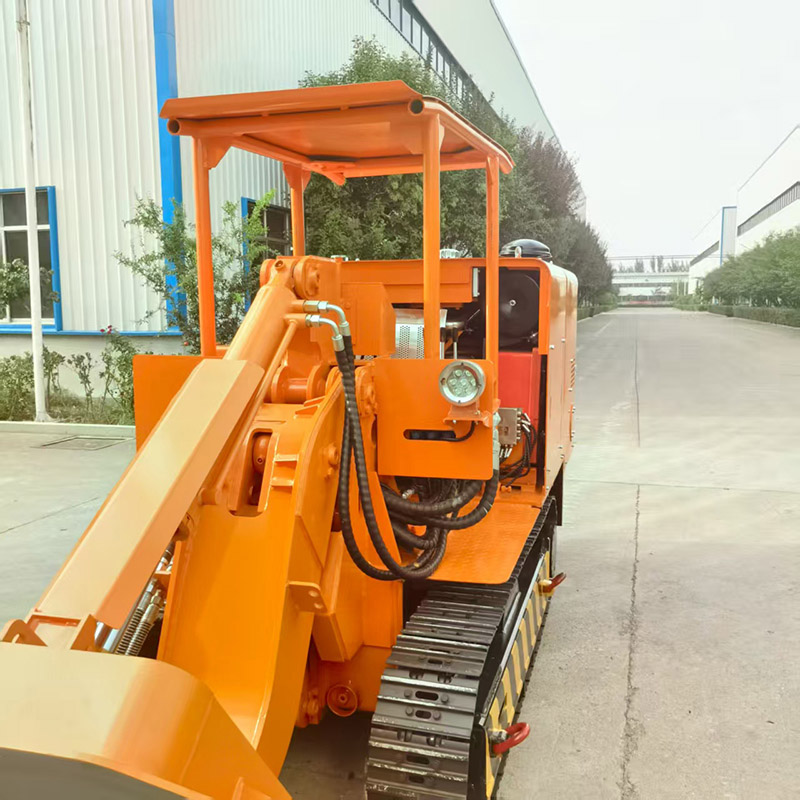

Seitlicher Entlade-Berglader für Goldminen
1. Design mit niedrigem Schwerpunkt
Die gesamte Maschine verfügt über ein sinnvolles Layout und einen niedrigen Schwerpunkt. Sie bietet eine hervorragende Stabilität beim Fahren und Arbeiten auf unebenen Arbeitsflächen und reduziert so wirksam das Risiko eines Umkippens.
2. Hervorragende Sicht

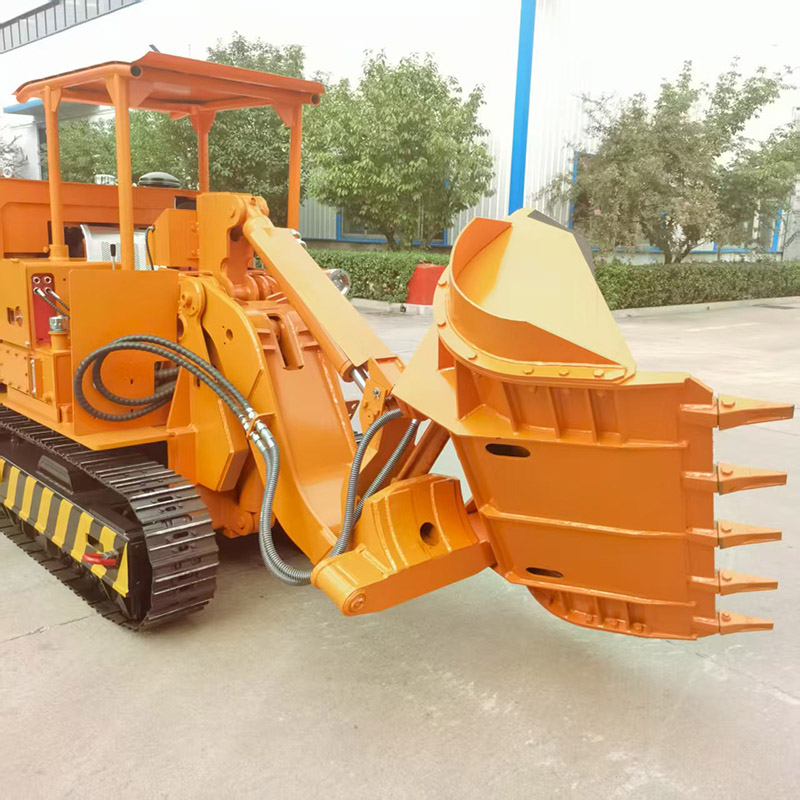

Das optimierte Design des Fahrerarbeitsplatzes bietet eine umfassende Sicht auf die Lade- und Seitenentladebereiche der Frontschaufel, reduziert tote Winkel und macht den Betrieb sicherer.
Der Seitenlader ist das Kernstück des Tunnelvortriebs. Er verfügt über einen Raupenfahrmechanismus und ein hydraulisches Antriebssystem. Durch die abgedichtete und geschmierte Raupenkonstruktion wird die Verschleißfestigkeit des Fahrwerks erhöht und die Lebensdauer im Vergleich zu herkömmlichen Modellen um mehr als 30 % verlängert. Die Schaufellippe besteht aus hochfestem legiertem Stahl, der sich beim Tunnelbau problemlos in Gestein mit einer Härte von F8 schneiden lässt. Durch die koordinierte Betätigung von Hubzylinder, Schaufelzylinder und Seitenladerzylinder wird der Schaufeleinführwinkel dynamisch angepasst. In Kombination mit dem Arbeitsdruck von 16 MPa erhöht sich die Ladeeffizienz pro Zyklus um 25 %.
Der Gesteinslader mit seitlicher Entladung unterstützt Zusatzarbeiten wie z. B. Unterdeckung, Gruppenreinigung und Geländenivellierung. Durch die Schnellwechselvorrichtung und den Hydraulikhammer können die nach der Sprengung verbleibenden großen Gesteine vor Ort zerkleinert werden, um „integrierte Vorgänge“ des Ladens und Zerkleinerns zu erreichen.

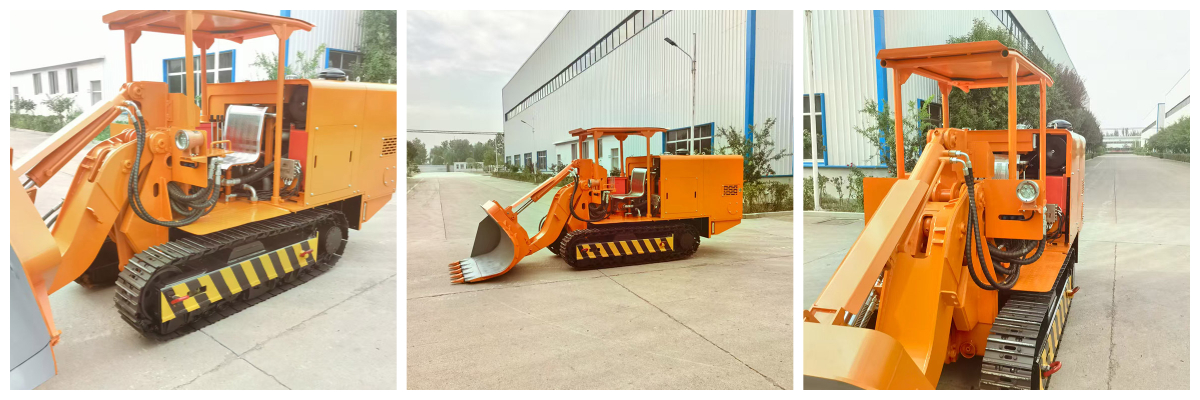

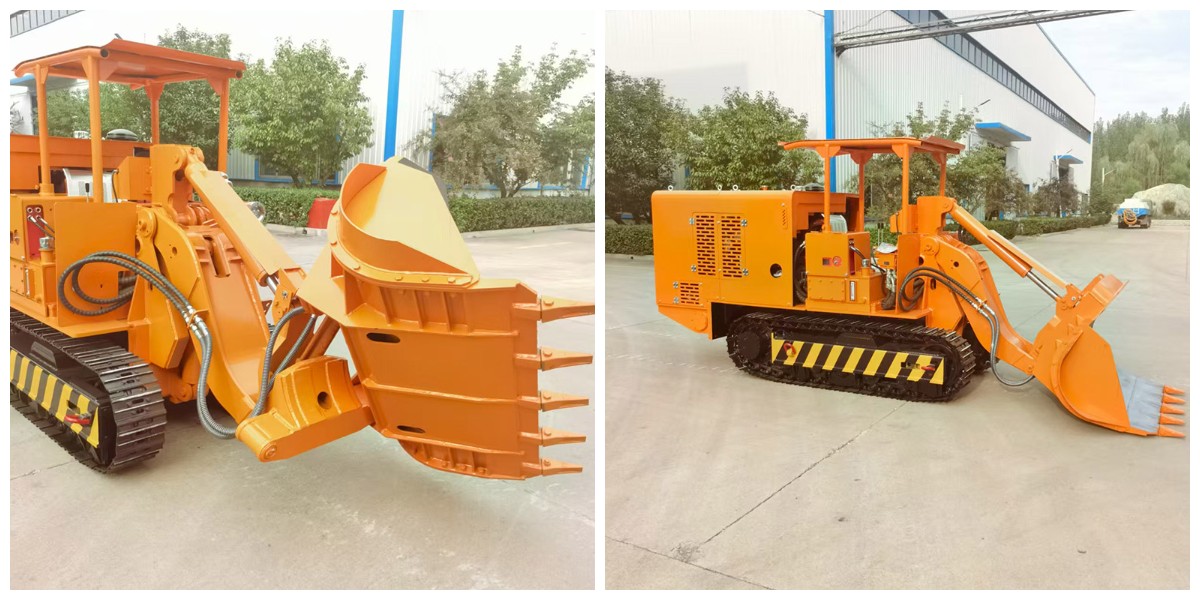

Produktdetails
Parameter
Produktmodell |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Gesamtabmessungen (L*B*H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Schaufelinhalt (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Schaufelbreite (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Max. Schütthöhe (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Max. Kippwinkel (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Max. Zugkraft (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Nennzugkraft (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Max. Fahrgeschwindigkeit (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Min. Bodenfreiheit (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Max. Unterschnitttiefe (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Steigfähigkeit (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Kettenplattenbreite (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Gleisbodendruck (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Schwerpunktposition (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Lärm (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Dieselmotor – Installierte Leistung (kW) |
62 |
|||||
Startmethode |
Elektrostart |
|||||
Schutzart |
Elektrischer Schutz |
|||||
Motorgeschwindigkeit |
2200 U/min |
|||||
Betriebsdruck (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Systembetriebsdruck (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Betriebsgewicht (ohne Kraftstoff) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |

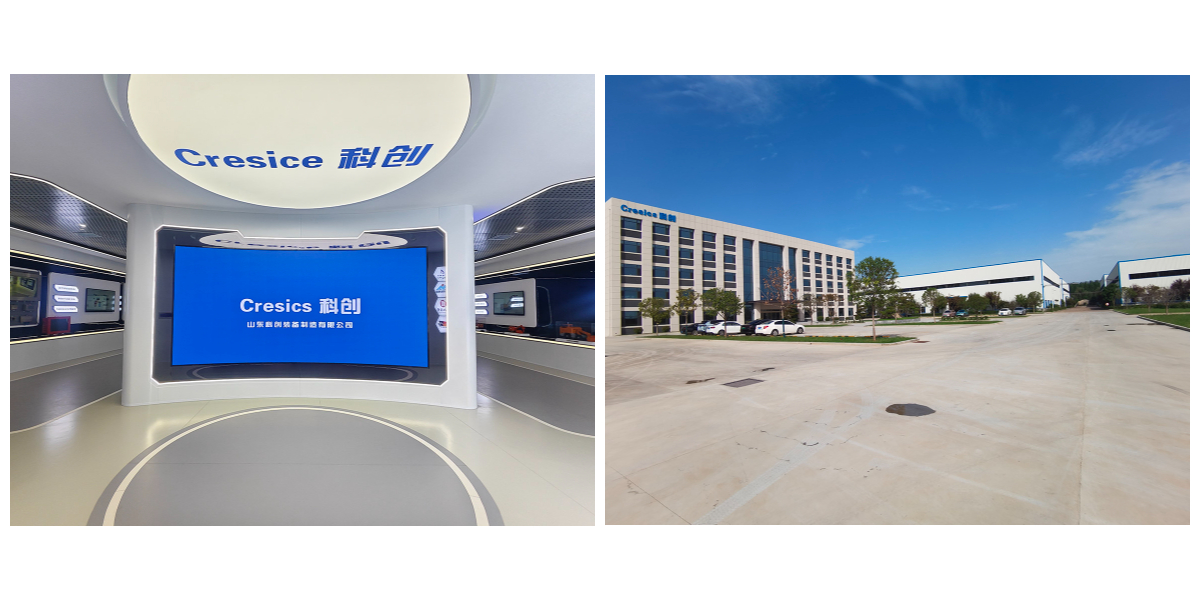

Über uns
