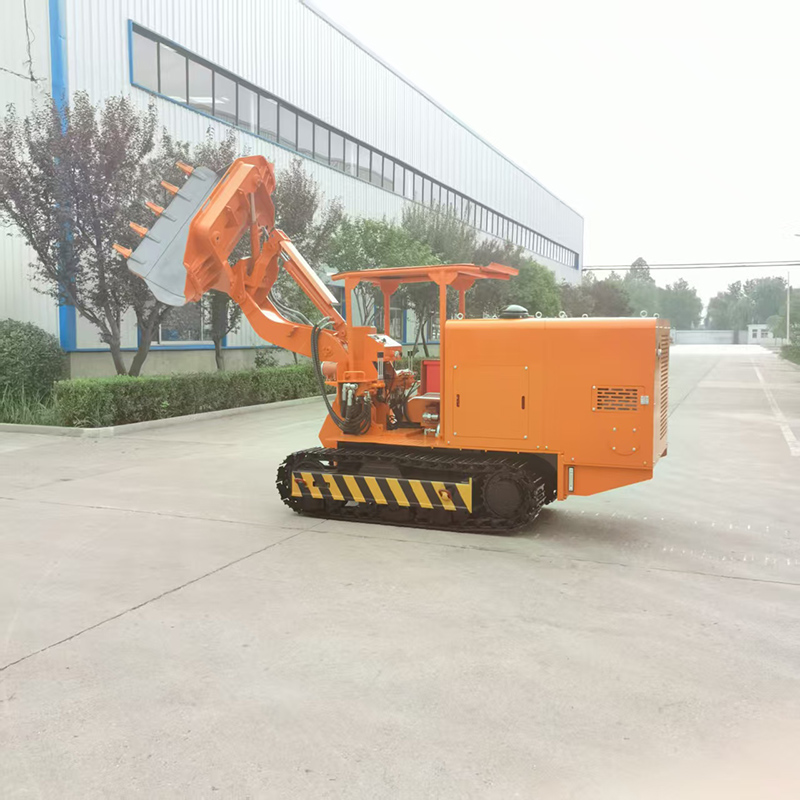

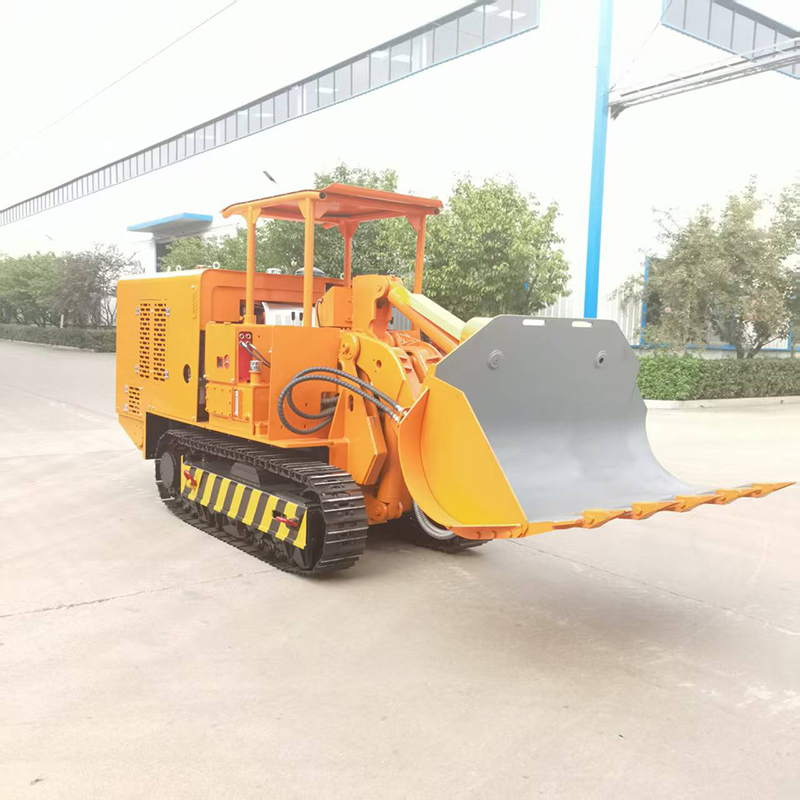

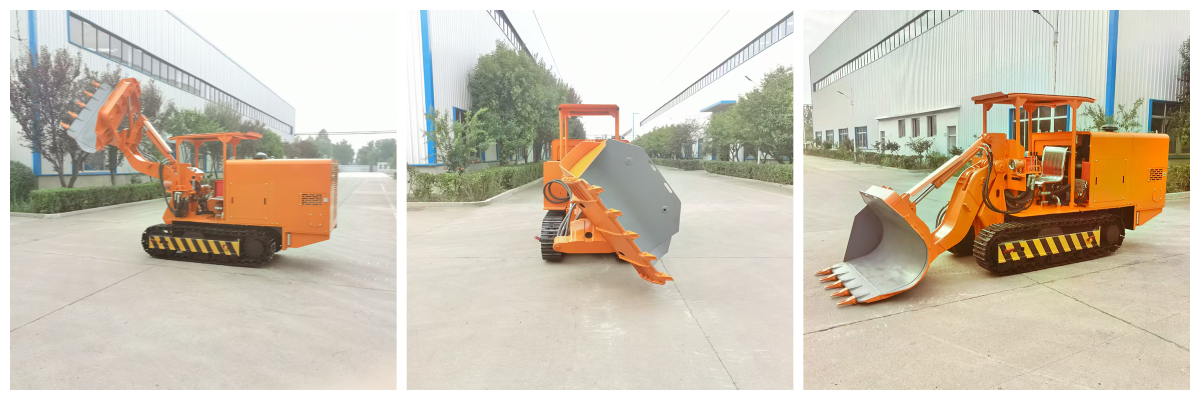

Seitlich entladender Gesteinslader für das Bohrloch
Stabilität und Sicherheit
Das Raupenlaufdesign verfügt über eine starke Steigfähigkeit, einen Steigwinkel von ≥16°, eine Mindestbodenfreiheit von 180 mm, einen abgesenkten Schwerpunkt, wodurch das Risiko eines Überschlags verringert wird, und ermöglicht einen stabilen Betrieb auf unebenem Boden. Die maximale Unterdeckungstiefe beträgt 500 mm und die hervorragende Unterdeckungs- und Gangfreiheitsleistung ermöglicht 100 % mechanisierte Operationen mit Beladung.

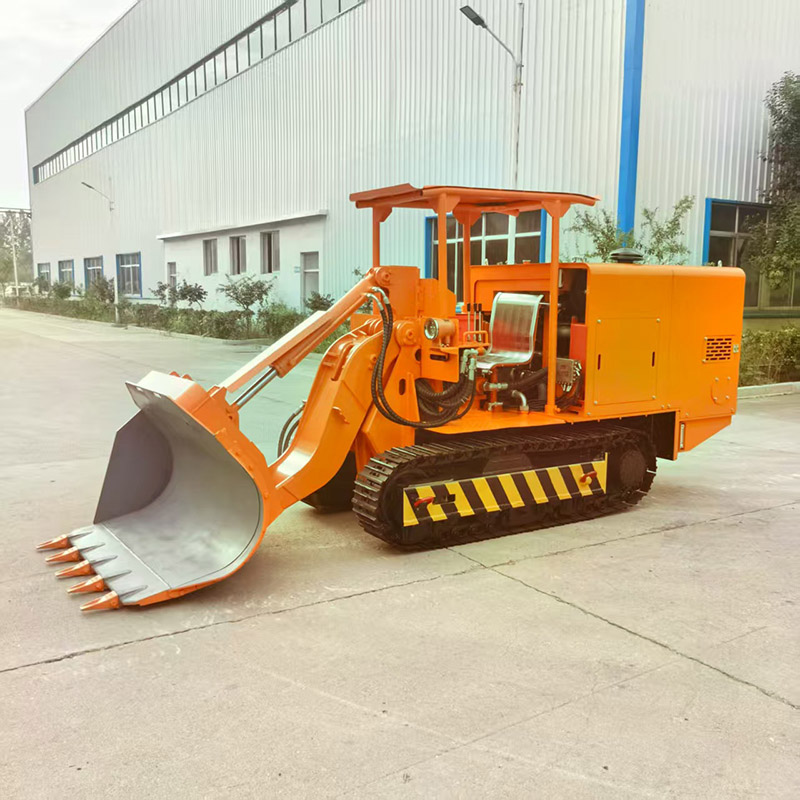

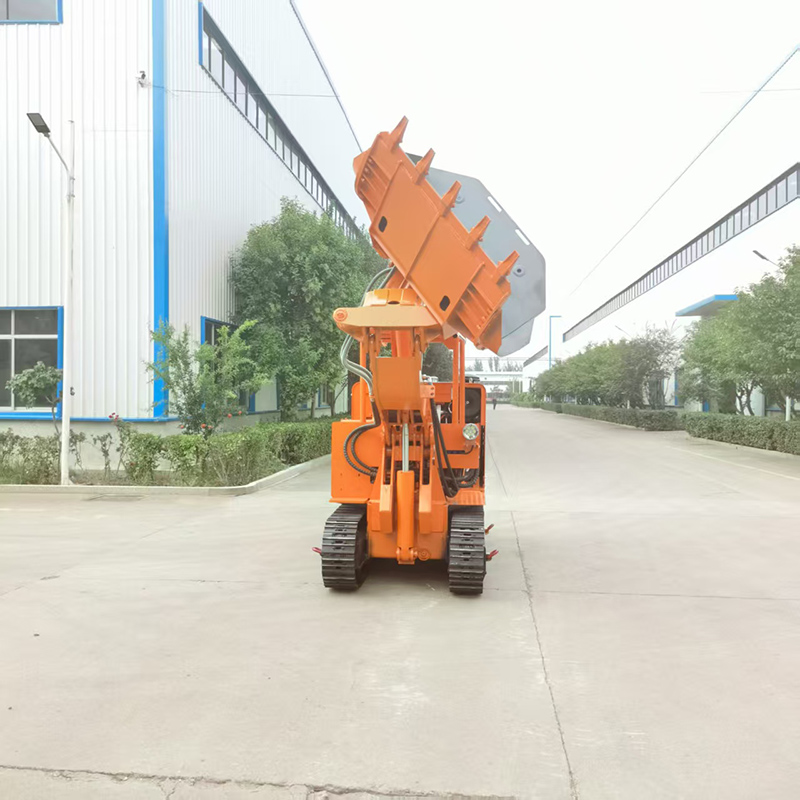

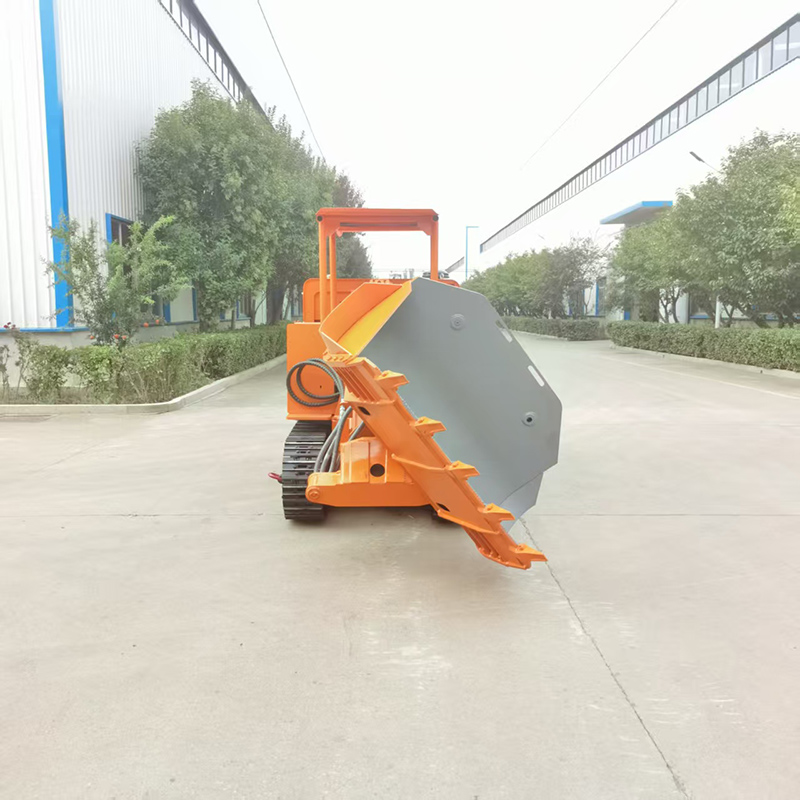

Der seitlich entladende Steinlader wird von einem Dieselmotor angetrieben und ist vom Raupentyp.Es verfügt über ein großes Schaufelvolumen, eine gute Einsteckkraft, eine kurze Entladezeit und einen Vollabschnittsbetrieb, was die Arbeitseffizienz erheblich verbessert.Es ist mit einem eigensicheren Betriebsschaltkreis und einem explosionsgeschützten Design ausgestattet, das einen sicheren Betrieb in brennbaren und explosiven Umgebungen ermöglicht.Es verfügt über eine schnelle seitliche Entladung und verkürzt die Zykluszeit.Der Hydraulikzylinder steuert das seitliche Umkippen der Schaufel und kann Materialien direkt auf die Transportausrüstung an der Seite des Tunnels entladen, ohne die Position der Ausrüstung oder den sekundären Transfer anzupassen.Die Schaufel kann tief in den Boden des Steinhaufens eindringen und in Kombination mit der Seitenentladefunktion eine vollständige Beladung des Abschnitts erreichen, was für komplexe Querschnittskonstruktionen wie ebene Fahrspuren, geneigte Fahrspuren und Kreuzungen geeignet ist.In Tunneln mit größeren Querschnitten kommen seine Hightech-Produktivitätsvorteile besonders zum Tragen.

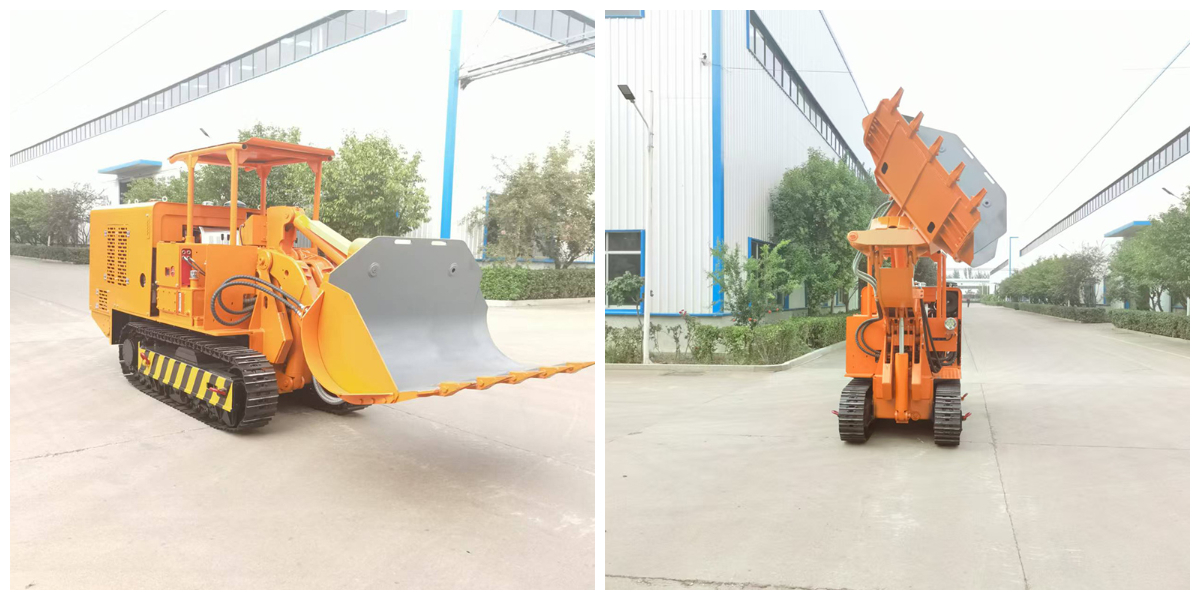

Produktdetails
Parameter
Produktmodell |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
Gesamtabmessungen (L*B*H mm) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
Schaufelinhalt (m³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
Schaufelbreite (mm) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
Max. Schütthöhe (mm) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
Max. Kippwinkel (°) |
55 |
55 |
55 |
55 |
55 |
55 |
Max. Zugkraft (KN) |
25 |
40 |
40 |
50 |
50 |
50 |
Nennzugkraft (KN) |
20 |
30 |
30 |
45 |
45 |
45 |
Max. Fahrgeschwindigkeit (m/min) |
30 |
30 |
30 |
30 |
30 |
30 |
Min. Bodenfreiheit (mm) |
180 |
180 |
200 |
200 |
200 |
200 |
Max. Unterschnitttiefe (mm) |
450 |
500 |
500 |
500 |
500 |
500 |
Steigfähigkeit (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
Kettenplattenbreite (mm) |
260 |
300 |
300 |
300 |
300 |
300 |
Gleisbodendruck (MPa) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
Schwerpunktposition (mm) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
Lärm (dBA) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Dieselmotor – Installierte Leistung (kW) |
62 |
|||||
Startmethode |
Elektrostart |
|||||
Schutzart |
Elektrischer Schutz |
|||||
Motorgeschwindigkeit |
2200 U/min |
|||||
Betriebsdruck (MPa) |
20 |
20 |
23 |
23 |
23 |
23 |
Systemarbeitsdruck (MPa) |
18 |
18 |
20 |
20 |
20 |
20 |
Betriebsgewicht (ohne Kraftstoff) (kg) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
