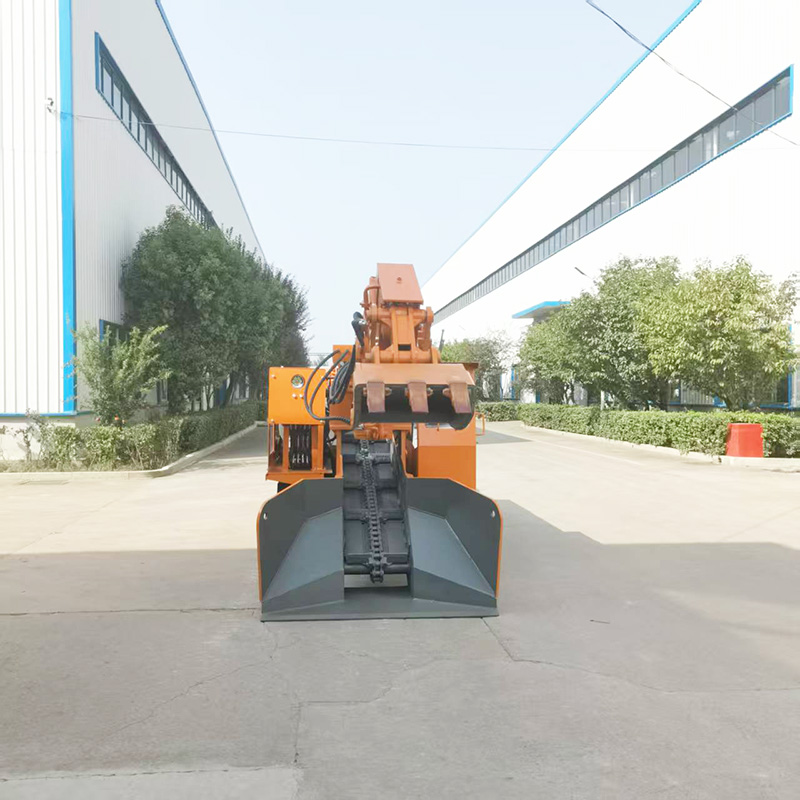

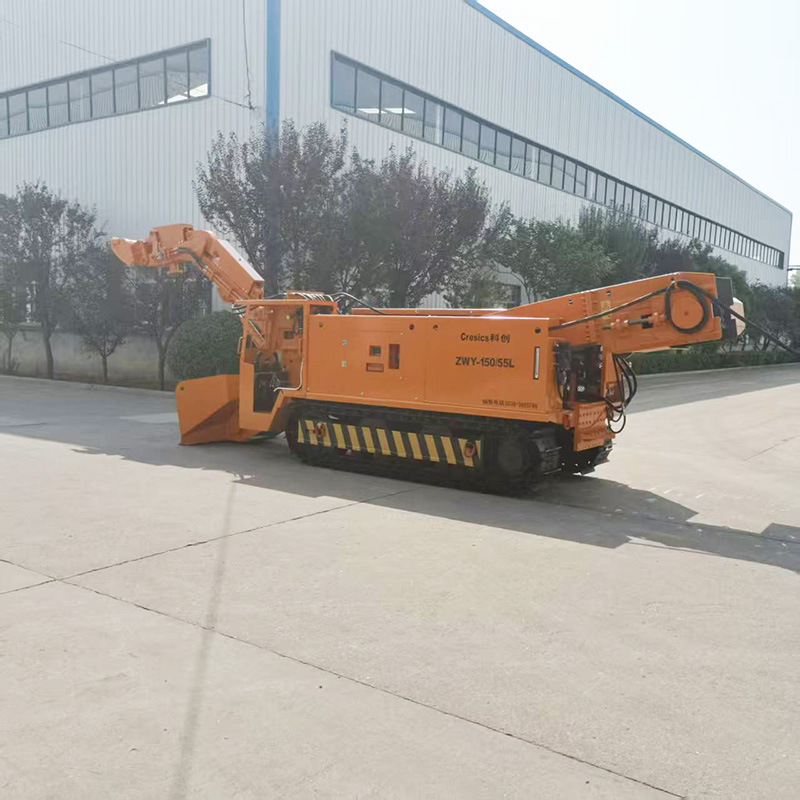

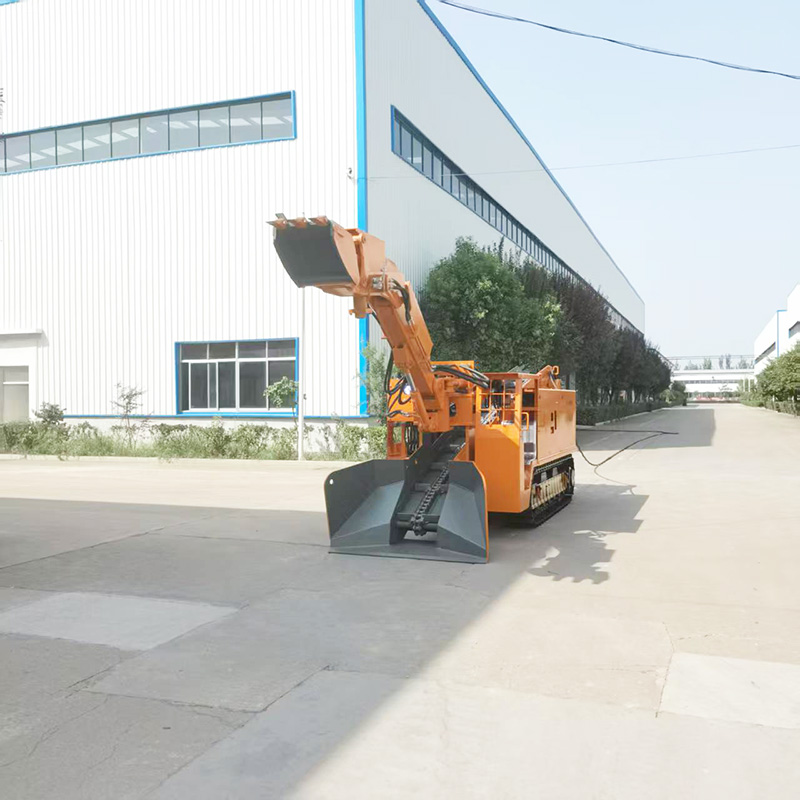

Tunnelaushublader
1. Neues Modell für effizienten Betrieb
Das integrierte Design von Schlackenentfernung, Beladung, Rohrleitungen und Beladung reduziert die Umschaltzeit der Geräte. Die vollflächige Gesteinsbeladung ermöglicht eine vollständige Abdeckung der Arbeitsfläche, eliminiert tote Ecken, spart manuelle Eingriffe und verbessert die Betriebsgeschwindigkeit.
2. Modularer Erweiterungsplan
Es können Brechmodule, Kabeltrommeln, Bandfördersysteme usw. montiert werden. Es ist mit einer Schnellwechselfunktion ausgestattet, sodass der Werkzeugwechsel in 5 Minuten abgeschlossen ist. Aushubhöhe, -breite und -breite können individuell angepasst werden. Die normale Steigung beträgt ±20°, bei Modellen mit großer Steigung ±30°.
3. Kompaktes Design, sowohl Geländeanpassung als auch sicherer Betrieb

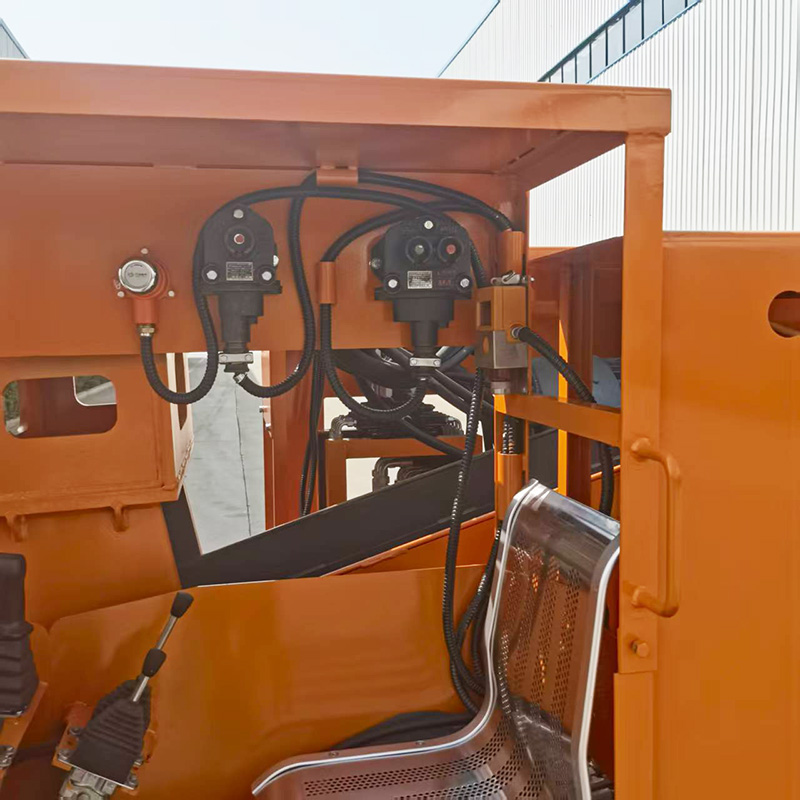

Das Raupenmodell zeichnet sich durch eine Konstruktion mit geringem Bodendruck aus, ist sehr befahrbar und bewältigt komplexes Gelände wie Schlamm und losen Sand. Das kleine Modell ist in mehreren Ausführungen erhältlich, eignet sich für niedrige Tunnelarbeiten und erfüllt die Anforderungen kleiner Räume. Das Echtzeit-Lastüberwachungssystem verhindert Überlastschäden und gewährleistet Betriebssicherheit. Die Pilotventilsteuerung sorgt für einen reibungslosen und koordinierten Betrieb und reduziert Ermüdungserscheinungen. Das Hydrauliksystem ist äußerst zuverlässig und lässt sich bequem und effizient warten.
Der Schlackenkratzer ist ein hochwertiges Gerät für kontinuierlichen und effizienten Bergbau. Er kann vorhandene Rechenlader und vertikale Greiferlader nahtlos ersetzen und erfüllt die Anforderungen von Schlackenverladeanlagen mit kleinem Tunnelquerschnitt vollumfänglich. Er unterstützt den Aushub und die Verladung verschiedener Abschnitte von Schrägschächten, Schächten und Tunneln. Er wird auch häufig beim Aushub und der Verladung von Erzen wie Phosphaterz, Eisenerz und Manganerz eingesetzt. Er wird auch häufig bei Tunnelaushubprojekten wie Eisenbahntunneln, Autobahntunneln und Umleitungstunneln eingesetzt.

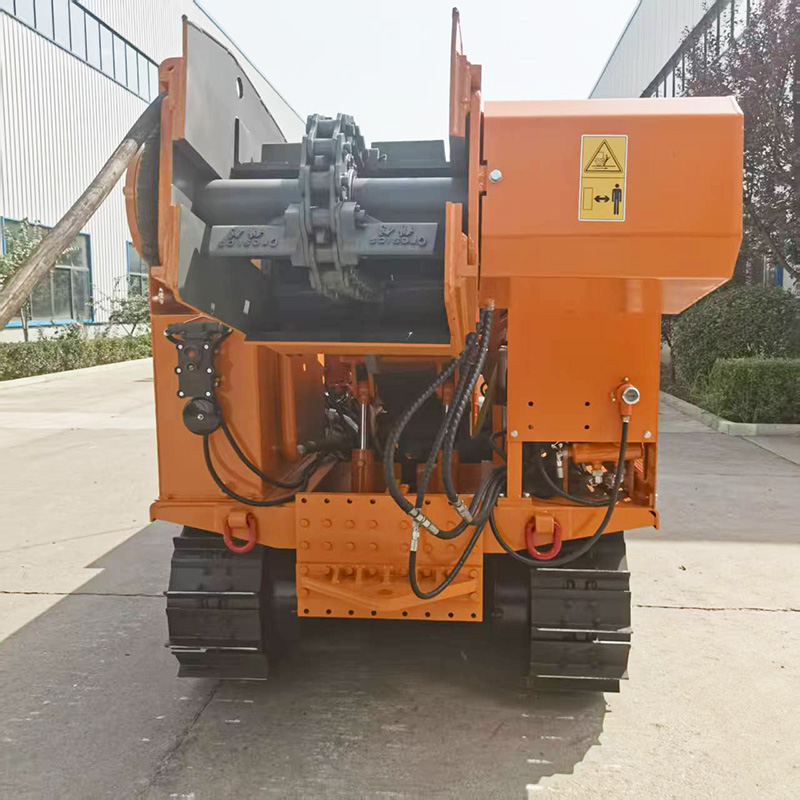

Der Schlackenkratzer ist mit einem vollhydraulischen Raupensystem ausgestattet und wird für den Gesteinskratzvorgang von einem speziellen Baggerlader angetrieben. Nachdem das Material in den zentralen Schaberförderkanal gelangt ist, wird es durch den kontinuierlichen Schabertransportmechanismus von der Vorderseite zur hinteren Materialaufnahme transportiert. Gleichzeitig kann die Schaufel zum Reinigen der Arbeitsfläche verwendet werden. Der von einem Hydraulikmotor angetriebene Raupenfahrmechanismus verfügt über starke Leistung, gute Steigfähigkeit und gute Manövrierfähigkeit und kann auch in nassen Tunneln mit Wasseransammlungen stabil betrieben werden.

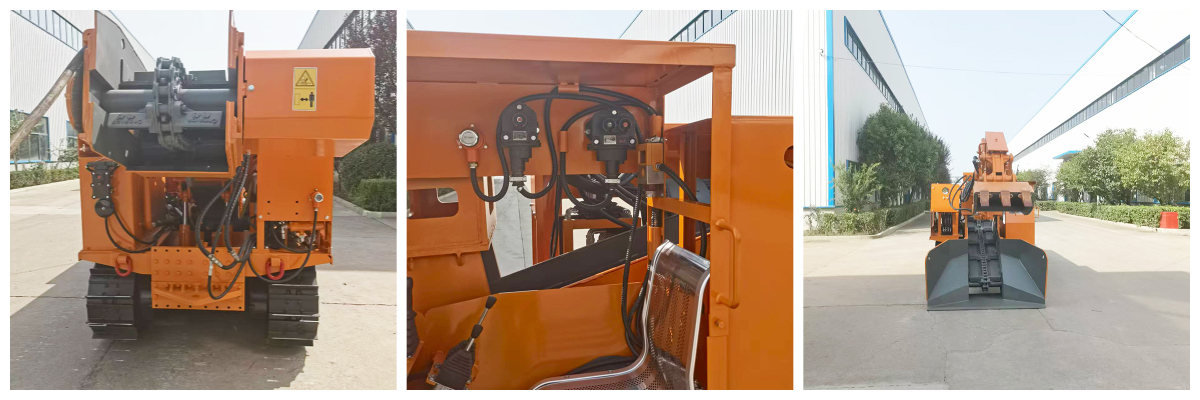

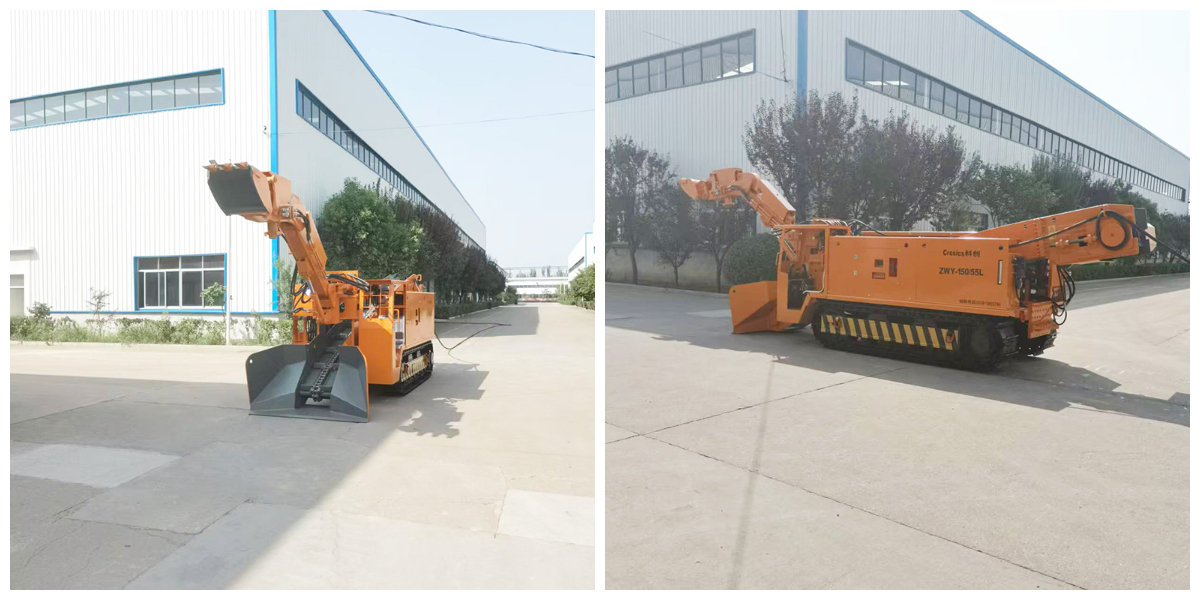

Produktdetails
Parameter
Artikel |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Wichtigste technische Parameter |
|||||||||
Anwendbarer Abschnitt (Breite × Höhe) m |
3,2 × 2,2 |
3,5×2,5 |
4×2,5 |
4,8 × 3,2 |
5,4×4,0 |
5.8×4.5 |
6,2 × 5 |
7,5×5,5 |
|
Anwendbare Achsenbreite* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Ladekapazität m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Steuermodus |
Hydraulische Vorsteuerung |
||||||||
Hauptmotorleistung KW |
30 |
37 |
45 |
55 |
75 |
||||
Grabbreite mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Grabtiefe mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Grabhöhe mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Grabtiefe mm |
400 |
500 |
800 |
990 |
1050 |
||||
Entladehöhe (einstellbar) mm |
1200 |
1450 |
2000 |
||||||
Entladeabstand (einstellbar) mm |
1150 |
||||||||
Max. Drehwinkel* |
±36° |
±45° |
±55° |
||||||
Max. Transportmaterialgröße mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Auslegerstruktur |
Einzelboom |
Einzelausleger (oder Doppelausleger) |
Doppelboom |
||||||
Hubgeschwindigkeit m/min |
44 |
||||||||
Spurweite (einstellbar) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Fahrgeschwindigkeit m/s |
0.5 |
||||||||
Bodenfreiheit mm |
300 |
||||||||
Min. Wenderadius m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
Bodendruck MPa |
≤ 0.1 |
||||||||
Nennbetriebsdruck MPa |
23 |
||||||||
Max. Eimergröße |
Länge mm |
3350 |
4200 |
||||||
Breite mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Höhe mm |
1200 |
1400 |
1500 |
1650 |
|||||
Max. Schaufelgewicht kg |
2300 |
3000 |
3500 |
||||||
Max. Gesamtabmessungen (funktionsfähig) |
Länge mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Breite mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Höhe mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Maschinengewicht kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|

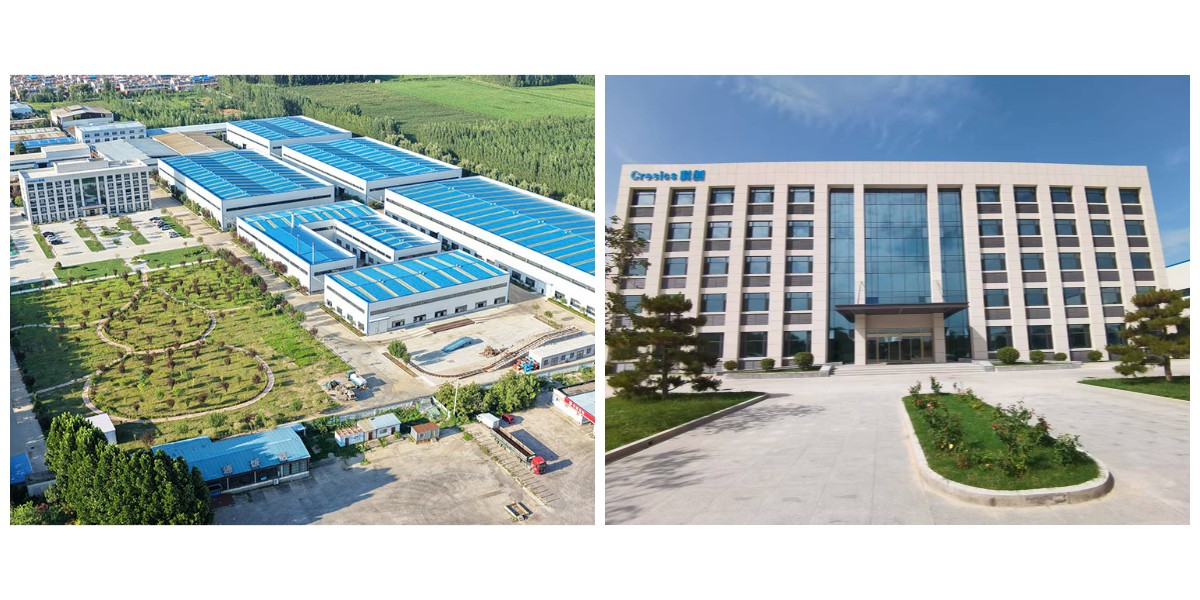

Über uns
